Question Forum Chauffage : Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Bonjour à tous.

Voilà j’explique mon problème j’aimerais remplacer mon thermostat actuel (première photo) par celui là (deuxième photo) Theben 812 top 2.
Le problème c'est que sur le premier je n’ai que 2 fils par contre pour le nouveau il me faut plus de fil.
Quelqu’un saurait-il m’aider ?
Bonne journée à tous et merci.
02 décembre 2019 à 12:32
Réponse 1 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Bricovidéo
Administrateur
Bricovidéo
8 127 messages
Bonjour,
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum chauffage.
02 décembre 2019 à 12:39
Réponse 2 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Voici les photos.

Pour agrandir les images, cliquez dessus.

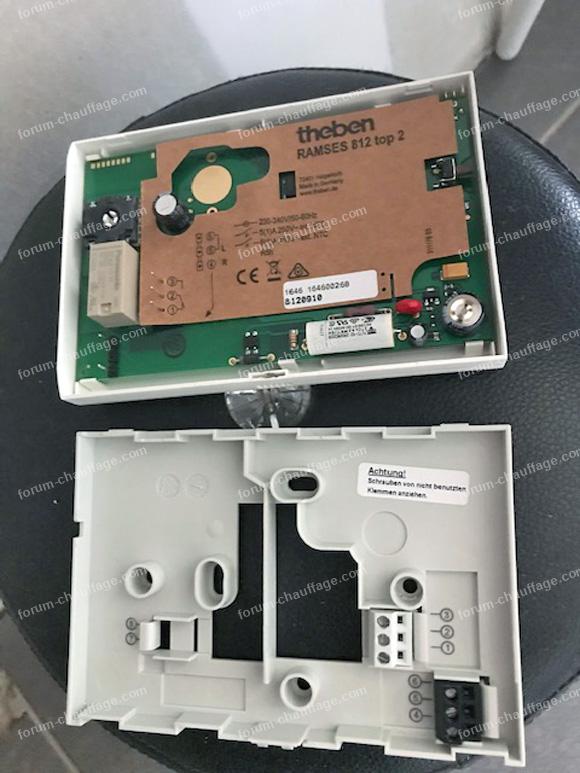

remplacer ancien thermostatbranchement thermostat Theben 812 top 2

02 décembre 2019 à 13:17
Réponse 3 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

VETC
Membre inscrit
VETC
1 952 messages
Bonjour,

Pour mieux vous répondre pouvez-vous nous préciser quel appareil est commandé par ce thermostat ?

Votre thermostat actuel (photo 1) est une version alimentée par piles (mémoire, horloge, programmes : donc uniquement 2 fils de commande), le modèle que vous voulez mettre à la place est une version secteur il doit être alimenté en 230 Volts (mémoire, horloge, programmes un fils de Phase et un fils de Neutre + les 2 fils de commandes existants).

Avez-vous la possibilité de repasser une alimentation 230 Volts jusqu'à votre futur thermostat ?

Dans l'attente de votre retour d'infos,
Cordialement,
Mario, Votre Expert Technique Chauffage Indépendant.
02 décembre 2019 à 18:25
Réponse 4 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Bonsoir.
Désolé de la réponse tardive, pour répondre à votre question c'est pour une chaudière à mazout de marque Weishaupt, j’ai la possibilité de repasser une alimentation en 220V, mais faut-elle la prendre directement au coffret (fusibles) ou une prise suffirait ? Merci pour votre réponse, bonne soirée.
02 décembre 2019 à 23:06
Réponse 5 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Bonjour.
N’ayant plus de nouvelles de VETC, quelqu’un d’autre saurait-il m’aider ? Merci.
04 décembre 2019 à 20:56
Réponse 6 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

VETC
Membre inscrit
VETC
1 952 messages
Bonjour,

L'alimentation électrique doit venir soit de la chaudière (si cette dernière est bien alimentée par une protection individuelle) soit d'un tableau électrique avec une protection individuelle.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
05 décembre 2019 à 11:39
Réponse 7 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Bonjour.
J’ai la possibilité de rajouter un fusible + une alimentation 230 volts jusqu’au thermostat donc si je rajoute un fusible et repart avec une alimentation jusqu’au thermostat cela serait bon ?
Mais quel ampère le fusible ? Sinon pour le branchement avez-vous une idée à quelle place je dois les mettre ?
Bonne journée.
05 décembre 2019 à 11:59
Réponse 8 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

VETC
Membre inscrit
VETC
1 952 messages
Bonjour,
Merci pour votre retour d'infos.
Votre protection (fusible ou DPN) doit être de 2 Ampères.
Alimenter la Phase (L) sur le bornier noir en 5 et le Neutre (N) en 4 du bornier noir.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
05 décembre 2019 à 13:27
Réponse 9 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Bonjour.
Ça fonctionne, il s’allume mais à quel numéro brancher les fils qui viennent de la chaudière ?
Merci beaucoup de votre aide.
06 décembre 2019 à 10:23
Réponse 10 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

VETC
Membre inscrit
VETC
1 952 messages
Bonjour,

La commande se raccorde sur les bornes 2 et 1 voire 2 et 3 selon la configuration de votre thermostat.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
07 décembre 2019 à 13:39
Réponse 11 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Bonjour,
Voilà tout est branché, il fonctionne mais quand je le descends ou le monte ça ne change rien la chaudière redémarre même quand il est au minimum, j’ai une petite question, j’ai ouvert le couvercle de la chaudière et les fils sont branchés avec les circulateurs (voir photo) en rouge.
Les fils du thermostat en vert ce sont les fils du circulateur, pour vous est-ce que le branchement est bon ?
Merci de votre réponse, bonne journée et bon dimanche.

Pour agrandir l'image, cliquez dessus.
problème branchement thermostat Theben

08 décembre 2019 à 15:56
Réponse 12 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

VETC
Membre inscrit
VETC
1 952 messages
Bonjour,

Votre commande de thermostat d'ambiance ne doit pas être raccordée sur la pompe comme sur votre photo mais sur l'emplacement TA (symboles C°/ Thermomètre/Horloge) :
- Les deux fils repérés en vert (sur la photo) vont à la place du petit pont en fils noir, retirez celui-ci et mettez le marron et le bleu à la place,
- Le fil marron qui restera (repéré en rouge sur la photo) est à remettre sur la place libre du bornier pour la pompe.

Dans l'attente de votre retour d'infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
09 décembre 2019 à 16:34
Réponse 13 d'un contributeur du forum chauffage

Problème branchement thermostat Theben 812 top 2

Mar17
Membre inscrit
Mar17
8 messages
Bonjour,
Voilà j’ai tout branché, est-ce que tout le branchement vous semble correct ?
Bonne soirée.

Pour agrandir l'image, cliquez dessus.
doublon 305207 image

09 décembre 2019 à 17:04
