Questions Forum Chauffage : Identification chaudière Ideal Standard de 1960

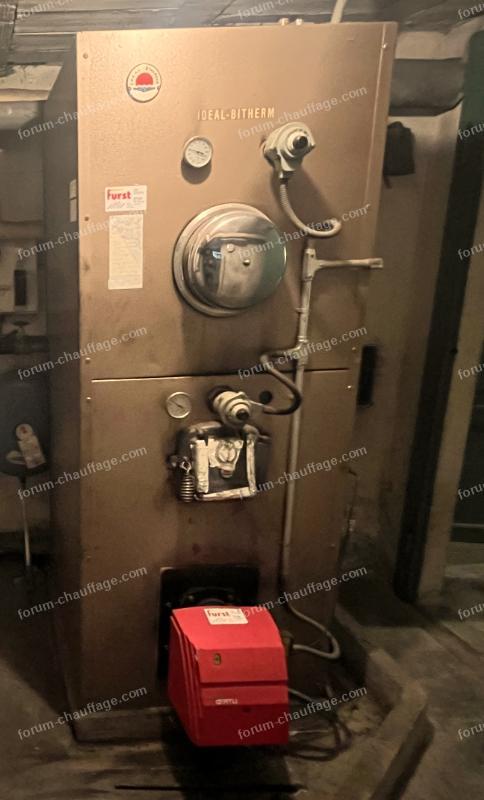

Bonjour.
Je suis depuis peu propriétaire d'une maison avec sa chaudière d'origine (1960).
Elle fonctionnait relativement bien pour son âge, mais depuis le passage de l'électricien pour la remise aux normes, elle est en arrêt.
J'ai un doute sur le câblage et fonctionnement des thermostats ainsi que la pompe (380V).
Est-ce que l'un d'entre vous reconnaît le modèle ?
Si vous retrouvez une documentation ou des informations, je suis preneur.
Merci.
Pour agrandir l'image, cliquez dessus.
Je suis depuis peu propriétaire d'une maison avec sa chaudière d'origine (1960).
Elle fonctionnait relativement bien pour son âge, mais depuis le passage de l'électricien pour la remise aux normes, elle est en arrêt.
J'ai un doute sur le câblage et fonctionnement des thermostats ainsi que la pompe (380V).
Est-ce que l'un d'entre vous reconnaît le modèle ?
Si vous retrouvez une documentation ou des informations, je suis preneur.
Merci.
Pour agrandir l'image, cliquez dessus.
03 octobre 2025 à 18:48
Réponse 1 forum dépannage chaudières
Identification chaudière Ideal Standard de 1960
Bonjour Terrien !
Je ne suis pas spécialiste en chauffage.
Qu'entendez-vous par "en arrêt" ?
L'alimentation électrique de votre habitation se fait en triphasé ou en monophasé ? Vous dites pompe en 380 V donc je pense triphasé. De quelle pompe s'agit-il ? circulateur ou pompe à fioul ?
Si l'alimentation est en triphasé, l'électricien n'a peut-être pas vu que la pompe/circulateur fonctionnait en tri et donc n'a pas vérifié son sens de rotation.
Cordialement,
Martien-071
Je ne suis pas spécialiste en chauffage.
Citation :Mais qu'a donc fait l'électricien si la machine fonctionnait avant et plus après son passage ?
Elle fonctionnait relativement bien pour son âge, mais depuis le passage de l'électricien pour la remise aux normes, elle est en arrêt.
Qu'entendez-vous par "en arrêt" ?
L'alimentation électrique de votre habitation se fait en triphasé ou en monophasé ? Vous dites pompe en 380 V donc je pense triphasé. De quelle pompe s'agit-il ? circulateur ou pompe à fioul ?
Si l'alimentation est en triphasé, l'électricien n'a peut-être pas vu que la pompe/circulateur fonctionnait en tri et donc n'a pas vérifié son sens de rotation.
Cordialement,
Martien-071
05 octobre 2025 à 12:47
Réponse 2 forum dépannage chaudières
Identification chaudière Ideal Standard de 1960
Bonjour Martien.
L'électricien a refait l'électricité pour mettre aux normes. Il a redémarré la chaudière est il est parti, elle est montée en chaleur et pression (>110 degrés).
Résultat, la conduite d'eau chaude a explosée. Le soucis semble provenir du thermostat du bas qui est resté "collé" et donc le brûleur est resté alimenté pendant plusieurs heures.
Ce dimanche, j'ai retiré ce thermostat et redémarré la chaudière sans en début d'après midi.
Elle fonctionne mais est contrôlée uniquement par le thermostat sur l'eau de chauffage.
Je l'ai arrêté ce soir.
J'ai l'impression que l'électricien a simplifié le circuit électrique : Le circulateur Grunfos tourne en continu dès que la chaudière est sous tension, ce n'était pas le cas avant.
J'avais également un mode été/hiver qui ne fonctionne plus, et un coupe circuit pour arrêter le circulateur.
Je recherche le modèle de la chaudière et schéma électrique "standard" pour m'assurer que tout est en ordre.
La documentation a été perdue lors de la vente de la maison.
Je vais regarder ta piste du triphasé et du sens de rotation.
Merci pour la piste.
Cordialement.
L'électricien a refait l'électricité pour mettre aux normes. Il a redémarré la chaudière est il est parti, elle est montée en chaleur et pression (>110 degrés).
Résultat, la conduite d'eau chaude a explosée. Le soucis semble provenir du thermostat du bas qui est resté "collé" et donc le brûleur est resté alimenté pendant plusieurs heures.
Ce dimanche, j'ai retiré ce thermostat et redémarré la chaudière sans en début d'après midi.
Elle fonctionne mais est contrôlée uniquement par le thermostat sur l'eau de chauffage.
Je l'ai arrêté ce soir.
J'ai l'impression que l'électricien a simplifié le circuit électrique : Le circulateur Grunfos tourne en continu dès que la chaudière est sous tension, ce n'était pas le cas avant.
J'avais également un mode été/hiver qui ne fonctionne plus, et un coupe circuit pour arrêter le circulateur.
Je recherche le modèle de la chaudière et schéma électrique "standard" pour m'assurer que tout est en ordre.
La documentation a été perdue lors de la vente de la maison.
Je vais regarder ta piste du triphasé et du sens de rotation.
Merci pour la piste.
Cordialement.
05 octobre 2025 à 22:56
Réponse 3 forum dépannage chaudières
Identification chaudière Ideal Standard de 1960
Bonjour Naleiht.
Si l'électricien ne l'a pas vérifié (et qu'il l'a changé en intervertissant deux phases), il y a faute professionnelle.
Et les conséquences sont de la responsabilité de l'électricien.
Mais c'est juste une hypothèse et cela est à vérifier sur place.
Cordialement.
Citation :Le mieux ne serait-il pas de le faire revenir, afin d'en savoir plus tout d'abord, et aussi pour qu'il remette en service ce chauffage dans ses conditions de fonctionnement initial en sécurité s'il a modifié des raccordements ?
J'ai l'impression que l'électricien a simplifié le circuit électrique
Citation :En triphasé il faut respecter l'ordre de succession des phases s'il y a des machines tournantes.
Je vais regarder ta piste du triphasé et du sens de rotation.
Si l'électricien ne l'a pas vérifié (et qu'il l'a changé en intervertissant deux phases), il y a faute professionnelle.
Et les conséquences sont de la responsabilité de l'électricien.
Mais c'est juste une hypothèse et cela est à vérifier sur place.
Cordialement.
06 octobre 2025 à 09:35
Réponse 4 forum dépannage chaudières
Identification chaudière Ideal Standard de 1960
Bonjour GL.
Navré pour le délai de réponse.
L'expert de l'assurance est passé, il y a un erreur de raccordement et donc une alimentation continue du brûleur.
Je n'ai pas le schéma électrique du câblage initial ...
La pompe est désormais alimentée en continue dès que la chaudière est sous tension.
Bref, je recherche le modèle et si possible documentation pour identifier comment remettre cela en ordre avec l'aide de l'électricien.

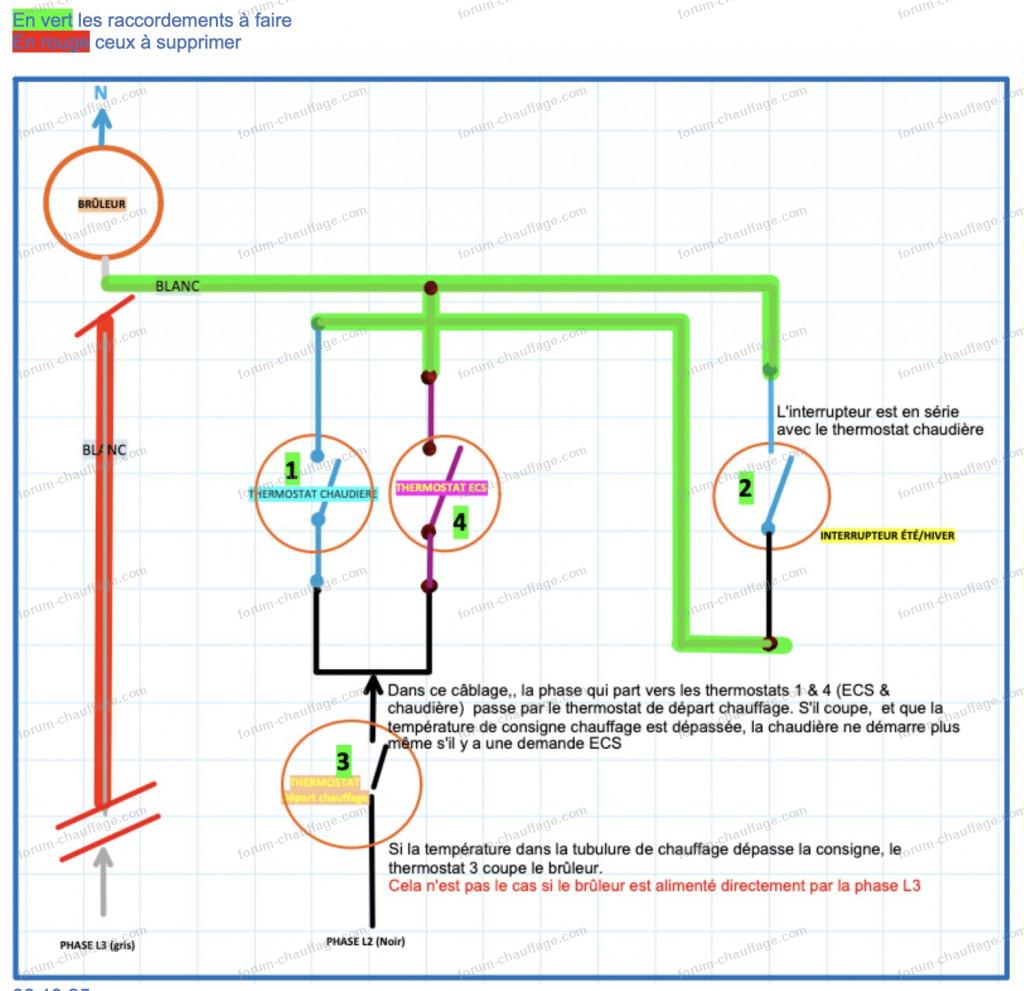

La proposition de l'expert est jointe mais dois être revue/validée.
J'ai trouvé ce schéma (chapitre 6.2) qui donne une bonne idée :
Pour agrandir l'image, cliquez dessus.
Notice chaudière fioul-Deville Excellia ventouse
Navré pour le délai de réponse.
L'expert de l'assurance est passé, il y a un erreur de raccordement et donc une alimentation continue du brûleur.
Je n'ai pas le schéma électrique du câblage initial ...
La pompe est désormais alimentée en continue dès que la chaudière est sous tension.
Bref, je recherche le modèle et si possible documentation pour identifier comment remettre cela en ordre avec l'aide de l'électricien.
La proposition de l'expert est jointe mais dois être revue/validée.
J'ai trouvé ce schéma (chapitre 6.2) qui donne une bonne idée :
Pour agrandir l'image, cliquez dessus.
Notice chaudière fioul-Deville Excellia ventouse
23 octobre 2025 à 12:11
Réponse 5 forum dépannage chaudières
Identification chaudière Ideal Standard de 1960
Bonjour naleith.
Au bout de 65 ans rechercher le schéma est peine perdue.
Le relever à la main reste la seule solution.
Normalement le brûleur est autonome, les thermostats font le travail.
Que le circulateur tourne sans arrêt semble normal, brûleur en service ou non, mais certains ont trois vitesses.
Un chauffagiste expérimenté pourrait certainement vous aider sur place.
Cordialement.
Citation :Il faut donc la corriger, et ainsi assurer la sécurité de l’ensemble brûleur + chaudière. Mais cette erreur ne s'est pas faite toute seule.
il y a un erreur de raccordement
Au bout de 65 ans rechercher le schéma est peine perdue.
Le relever à la main reste la seule solution.
Normalement le brûleur est autonome, les thermostats font le travail.
Que le circulateur tourne sans arrêt semble normal, brûleur en service ou non, mais certains ont trois vitesses.
Un chauffagiste expérimenté pourrait certainement vous aider sur place.
Cordialement.
