Question Forum Chauffage : Recherche mode emploi façade chaudière Saint Roch optimelior 90

axelrid
Membre inscrit
axelrid
3 messages
Bonjour.

J'aimerais solliciter votre précieuse aide car j'ai acheté une maison comprenant une vieille chaudière à mazout Saint Roch Optimelior mais qui fonctionne encore très bien.

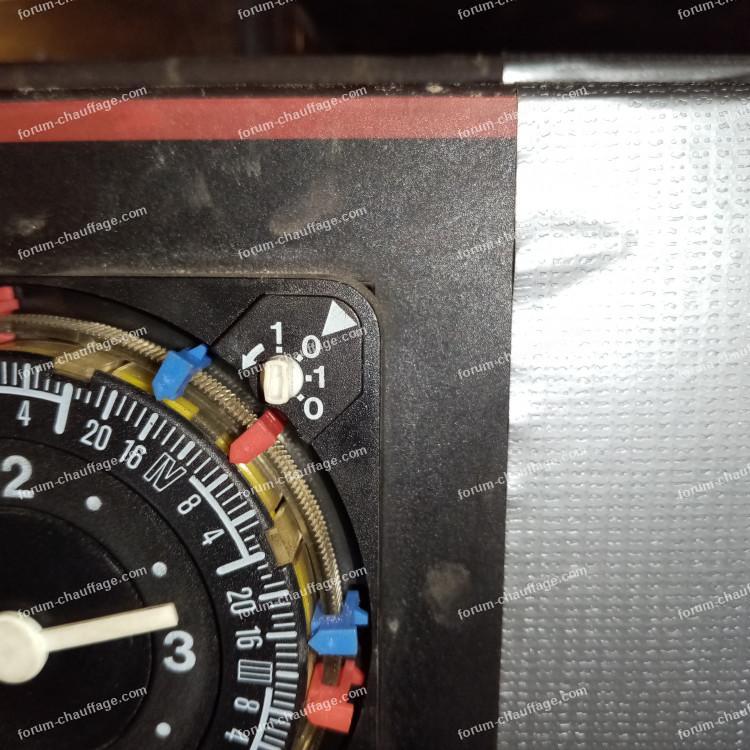

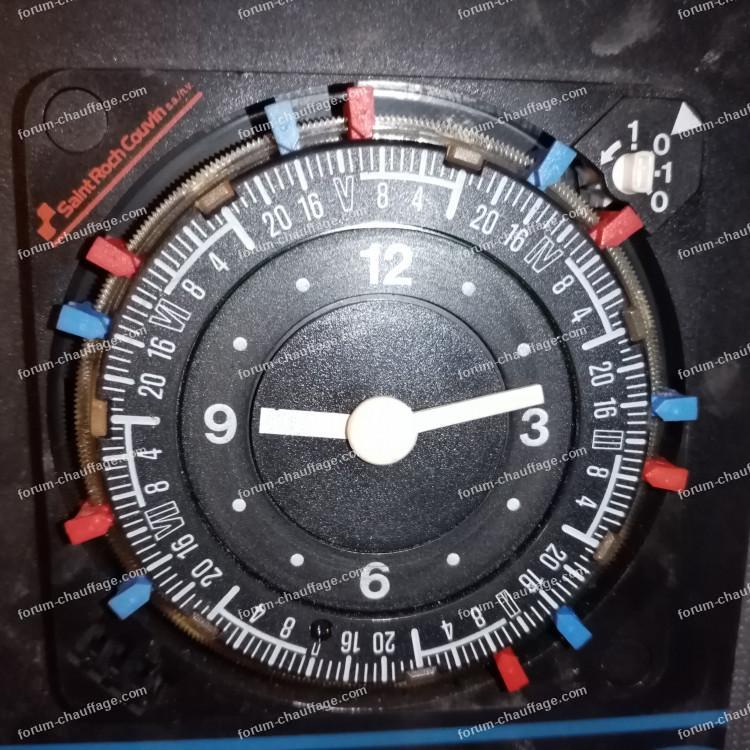

Je suis à la recherche d'un manuel concernant les explications du tableau de bord mais surtout et principalement sur les modalités de fonctionnement du thermostat : Je comprends (voir photos) que les chiffres romains : "n" I, II, III, IV, V, VI et VII correspondent aux jours de la semaine. Les chiffres : 20, 16, 8, 4 : heures de déclenchement ou de fermeture ?
Je n'ai aucune idée des couleurs rouges et bleues par rapport au passage des chiffres 1,0, 1,0.
Auriez-vous svp des informations explicatives sur son utilisation ?
J'ai voulu contacter via le Site Saint Roch mais leurs mails ne fonctionnent pas.
Je vous remercie.

Pour agrandir les images, cliquez dessus.
chaudi1chaudi2

22 septembre 2022 à 15:06
Réponse 1 d'un contributeur du forum-chauffage

Recherche mode emploi façade chaudière Saint Roch optimelior 90

VETC
Membre inscrit
VETC
4 628 messages
Bonjour.

Pour commencez il faut définir les périodes de fonctionnement "confort" et "réduit" soit dans l'ordre fonctionnement normale quand vous êtes présent et arrêt quand vous êtes absent.
Il faudrait savoir, puisque c'est une simple horloge, sur quoi elle agis :
- Brûleur ?
- Pompe de circulation de chauffage ?
- Pompe de charge ECS ?

Ensuite vous l'avez bien compris cette horloge hebdomadaire permet de faire une programmation différente chaque jours de la semaine.
Pour ce faire il faut utiliser un curseur rouge pour l'enclenchement (on)et un curseur bleu pour l'arrêt (off).

Si on regarde votre photo j'ai donc :
- Une mise en route (on) le lundi à 14h00,
- Une autre mise en route le mercredi à 7h00 (mais sans coupure entre le lundi et le mercredi),
- Une coupure le jeudi à 9h30,
Votre horloge est réglée au lundi et à 9h30.

Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
22 septembre 2022 à 18:16
Réponse 2 d'un contributeur du forum-chauffage

Recherche mode emploi façade chaudière Saint Roch optimelior 90

axelrid
Membre inscrit
axelrid
3 messages
Bonjour Mario.

Un tout grand merci pour votre réaction rapide et surtout poir votre temps consacré à mon appel d'aide.
Je suis un humble novice dans le domaine.
En lisant votre message, je commence à comprendre un peu mieux le fonctionnement. Gratitude.

Par rapport à votre question, il s'agit du brûleur.

J'ai eu une petite panne de chaudière suite à une erreur du plombier qui a découpé un mauvais tuyau.
Après l'avoir fixé, il a touché à l'horloge en enlevant toutes les tiges et m'avait promis de revenir plus tard pour trouver auprès d'une connaissance son fonctionnement.
Bref, j'ai commencé à rechercher par moi-même dans les forums.
L'objectif est de faire en sorte que la chaudière puisse fournir de l'eau chaude et de la chaleur du radiateur de "9h15 à 16h du mardi au samedi"

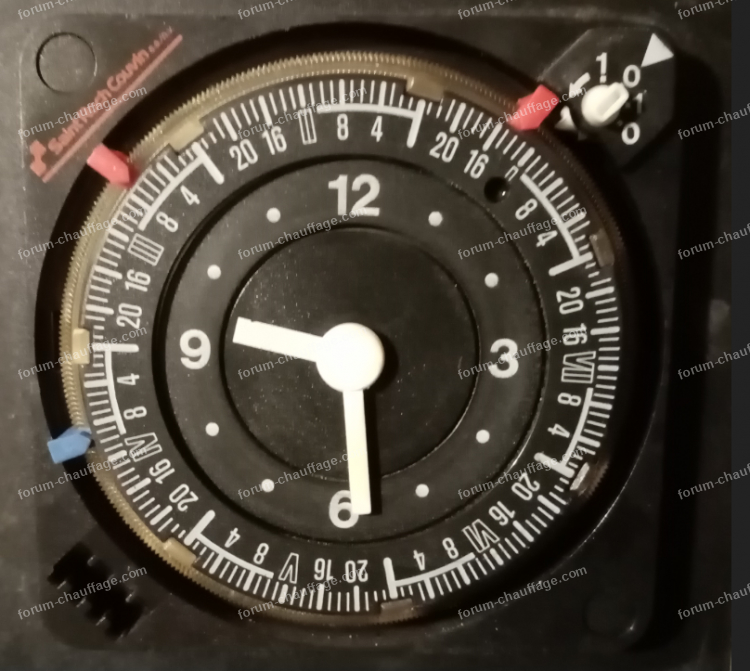

J'ai remis les tiges sur base de votre explication (voir photo).
Je profite pour vous poser trois questions :
- Que se passe-t-il si je ne mets aucun tige sur le timer ? Est-ce que la chaudière peut fonctionner lors de l'ouverture d'un robinet d'eau chaude ou d'un radiateur en dehors de la programmation ( genre après 16h) ?
Dois-je l'éteindre manuellement ?
- Que signifie sur le coin des heures les chiffres 1 - 0 - 1- 0 ?

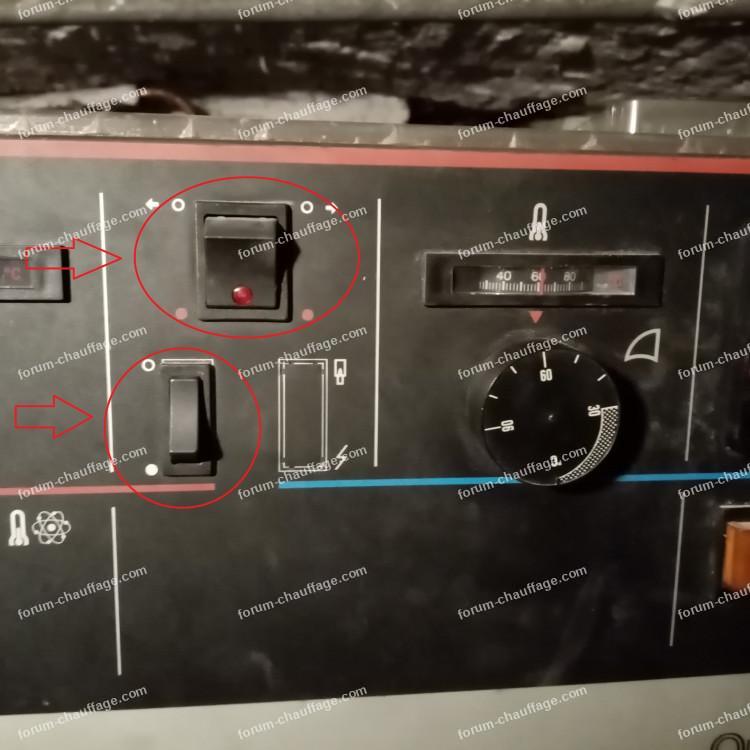

- Est-ce que vous connaissez la signification de ces deux boutons ? (voir photo).

Merci pour tout.
Bien à vous.

Akel

Pour agrandir les images, cliquez dessus.
img 20220922 185624img 20220922 185609img 20220922 185744

22 septembre 2022 à 19:15
Réponse 3 d'un contributeur du forum-chauffage

Recherche mode emploi façade chaudière Saint Roch optimelior 90

VETC
Membre inscrit
VETC
4 628 messages
Bonjour.

Si vous ne mettez pas de tige (aucune rouge et bleue), sachant que ces tiges servent à faire fonctionner l'interrupteur qui est en haute à droite et le faire passer de 0 à 1 (arrêt/marche pour un rouge) et 1 à 0 marche/arrêt pour un bleu. Donc si vous n'en mettez pas soit votre interrupteur sera en permanence sur 0, soit en permanence sur 1 (en tournant le petit bouton blanc dans le sens de la flèche vous le mettez soit en 0 soit en 1 de manière permanente).

Attention il faut vérifier mais cette horloge ne contrôle que la production d'eau chaude sanitaire, pas le chauffage !!!

Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
23 septembre 2022 à 11:31
Réponse 4 d'un contributeur du forum-chauffage

Recherche mode emploi façade chaudière Saint Roch optimelior 90

axelrid
Membre inscrit
axelrid
3 messages
Bonjour Mario.

Un tout grand merci pour votre complément d'information.
Je comprends mieux maintenant le fonctionnement de l'horloge destiné à la production d'eau chaude sanitaire via le système de marche (1) et d'arrêt (0) par le passage des tiges rouge (confort) et bleu ( réduit).

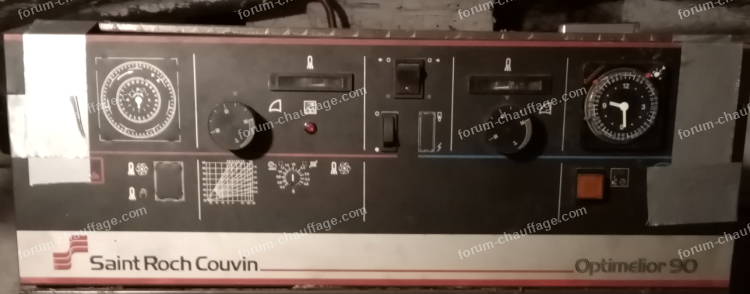

Par hasard, est-ce que vous connaissez la signification des deux autres boutons de cette chaudière (voir photo) ?

Merci pour tout.
Bien à vous,
Akel

Pour agrandir l'image, cliquez dessus.
doublon 263574 img 20220922 185744
