Question Forum Chauffage : Problème affichage digital sur radiateur Atlantic
Bonjour.
J'ai un radiateur Atlantic Maradja réf 5410 R4GHD-T2S 1000W/230V N°1108 0115.
L'affichage digital s'éclaire lorsque l'on presse sur le bouton mais il n'affiche aucune indication.
Faut-il changer la carte électronique ou bien y a-t-il un protocole permettant de revenir à l'état normal ?
Merci d'avance pour votre réponse.
Bien cordialement.
J'ai un radiateur Atlantic Maradja réf 5410 R4GHD-T2S 1000W/230V N°1108 0115.
L'affichage digital s'éclaire lorsque l'on presse sur le bouton mais il n'affiche aucune indication.
Faut-il changer la carte électronique ou bien y a-t-il un protocole permettant de revenir à l'état normal ?
Merci d'avance pour votre réponse.
Bien cordialement.
12 septembre 2015 à 16:03
Réponse 1 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Bon, je n'ai pas eu de réponse à ma question mais entre temps j'ai reçu le boitier de commande (150 Euros TTC).
Le prix du radiateur varie sur internet de 475 à 922 Euros...
Le radiateur fonctionne à nouveau.
Je ne connais pas la cause de la panne.
Si quelqu'un a une idée, je suis preneur.
J'espère qu'il ne retombera pas en panne.
Le prix du radiateur varie sur internet de 475 à 922 Euros...
Le radiateur fonctionne à nouveau.
Je ne connais pas la cause de la panne.
Si quelqu'un a une idée, je suis preneur.
J'espère qu'il ne retombera pas en panne.
02 octobre 2015 à 11:38
Réponse 2 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Bonjour Repounjou.
Merci de votre retour, concernant votre panne dans votre question vous dites :
Il me semble que votre radiateur est équipé d'un thermostat numérique, avez-vous remplacé la carte électronique ?
Et avez-vous gardé l'ancienne qui était en panne ?
Si c'est le cas, et si vous en avez la possibilité, pourriez-vous faire deux photos, une côté composant, et une autre côté pistes du circuit imprimé, si possible des photos en haute résolution, cela pourra peut-être servir pour d'autres futurs dépannages pour de futurs internautes.
En vous remerciant par avance.
Cordialement.
Patrice
Merci de votre retour, concernant votre panne dans votre question vous dites :

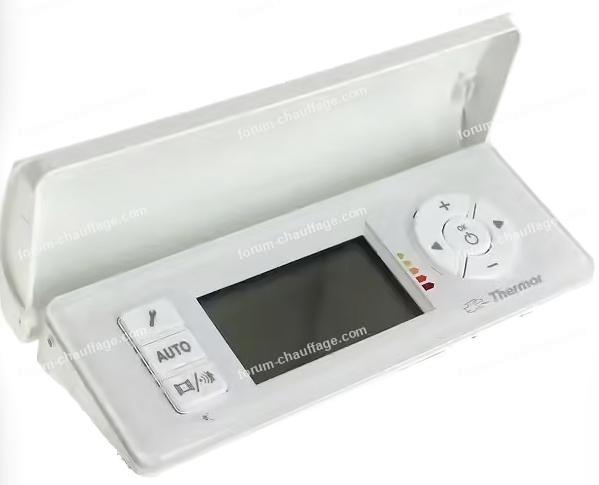

Citation :Dans votre réponse vous parlez d'un boitier de commande.
Faut-il changer la carte électronique ?
Il me semble que votre radiateur est équipé d'un thermostat numérique, avez-vous remplacé la carte électronique ?
Et avez-vous gardé l'ancienne qui était en panne ?
Si c'est le cas, et si vous en avez la possibilité, pourriez-vous faire deux photos, une côté composant, et une autre côté pistes du circuit imprimé, si possible des photos en haute résolution, cela pourra peut-être servir pour d'autres futurs dépannages pour de futurs internautes.
En vous remerciant par avance.
Cordialement.
Patrice
03 octobre 2015 à 00:28
Réponse 3 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Voici 2 photos (côté circuit et composants et côté écran), côté écran (à droite et à gauche), on peut voir les contacts sur lesquels on appuie lors de la mise en marche et la programmation du radiateur.
Cordialement.
Pour agrandir les images, cliquez dessus.
Cordialement.
Pour agrandir les images, cliquez dessus.
05 octobre 2015 à 18:21
Réponse 4 d'un contributeur du forum
Invité
Problème affichage digital sur radiateur Atlantic
Invité
Bonjour,
J'ai le même problème.
Mon afficheur digital s'allume mais les caractères ne sont pas visibles.
Mon radiateur est installé dans ma salle de bain. Est-ce que c'est l'humidité ?
En attendant, il faut que je rachète un Boitier de commande.
Pouvez-vous me dire où vous l'avez acheté car je n'ai que des prix à plus de 200€ ?
Merci. Philippe
J'ai le même problème.
Mon afficheur digital s'allume mais les caractères ne sont pas visibles.
Mon radiateur est installé dans ma salle de bain. Est-ce que c'est l'humidité ?
En attendant, il faut que je rachète un Boitier de commande.
Pouvez-vous me dire où vous l'avez acheté car je n'ai que des prix à plus de 200€ ?
Merci. Philippe
30 novembre 2015 à 22:04
Réponse 5 d'un contributeur du forum
Invité
Problème affichage digital sur radiateur Atlantic
Invité
Bonjour,
J'ai hélas moi aussi exactement le même souci d'affichage...
Quelqu'un aurait une piste de réparation ou un fournisseur pour changer la carte ?
Merci d'avance.
J'ai hélas moi aussi exactement le même souci d'affichage...
Quelqu'un aurait une piste de réparation ou un fournisseur pour changer la carte ?
Merci d'avance.
04 mars 2016 à 00:06
Réponse 6 d'un contributeur du forum
Invité
Problème affichage digital sur radiateur Atlantic
Invité
Bonjour,
Ayant le même problème, je me suis penché sur la gestion de l'afficheur... la carte est alimentée en 5v sur le connecteur blanc (moins à gauche et plus à droite), après vérification le processeur est bien alimenté (la grosse bébête avec 28 pattes) et la gestion du protocole série avec l'afficheur idem (la bébête a 16 pattes).
Conclusion : l'afficheur est mort et comme c'est une pièce faite sur mesure il faut changer la carte complète.
Pour info et histoire de dégouter du monde... le cœur de la bête (le PIC18LF2520...) vaut 4€40 et on peut chiffrer à moins de 20€ l'ensemble des composants sur la carte hormis l'afficheur.
Alors... je suis deg.
Ayant le même problème, je me suis penché sur la gestion de l'afficheur... la carte est alimentée en 5v sur le connecteur blanc (moins à gauche et plus à droite), après vérification le processeur est bien alimenté (la grosse bébête avec 28 pattes) et la gestion du protocole série avec l'afficheur idem (la bébête a 16 pattes).
Conclusion : l'afficheur est mort et comme c'est une pièce faite sur mesure il faut changer la carte complète.
Pour info et histoire de dégouter du monde... le cœur de la bête (le PIC18LF2520...) vaut 4€40 et on peut chiffrer à moins de 20€ l'ensemble des composants sur la carte hormis l'afficheur.
Alors... je suis deg.
07 mai 2016 à 19:11
Réponse 7 d'un contributeur du forum
Invité
Problème affichage digital sur radiateur Atlantic
Invité
Je tiens à corriger une erreur : le protocole série I2C ne sert pas qu'à l'affichage, il sert aussi à rendre votre radiateur intelligent et communicatif avec votre maison... la domotique... c'est le pied
avec gestion via le smartphone...
avec gestion via le smartphone...07 mai 2016 à 19:41
Réponse 8 d'un contributeur du forum
Invité
Problème affichage digital sur radiateur Atlantic
Invité
J'ai également un problème : l'écran d'affichage ne s'allume plus.
Le radiateur chauffe un peu de temps en temps.
Vu le nombre de problèmes identifiés, c'est une véritable obsolescence programmée sur un radiateur payé 1200 €, c'est un scandale.
Didier
Le radiateur chauffe un peu de temps en temps.
Vu le nombre de problèmes identifiés, c'est une véritable obsolescence programmée sur un radiateur payé 1200 €, c'est un scandale.
Didier
25 janvier 2020 à 21:09
Réponse 9 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Bonjour à tous,
Sur mon boitier, il y a eu une disparition lente et aléatoire de l'affichage par zone puis plus rien.
Serait-ce l'afficheur, le processeur qui gère l'affichage qui serait la bête à 16 pattes si j'ai bien compris ou est-ce le 28 ?
Merci pour l'aide.
Citation :Selon vous, il n'y a que l'afficheur qui ne fonctionne plus ou est-ce un problème de processeur.
Bonjour, Ayant le même problème, je me suis penché sur la gestion de l'afficheur... la carte est alimentée en 5v sur le connecteur blanc (moins à gauche et plus à droite), après vérification le processeur est bien alimenté (la grosse bébête avec 28 pattes) et la gestion du protocole série avec l'afficheur idem (la bébête a 16 pattes).
Conclusion : l'afficheur est mort et comme c'est une pièce faite sur mesure il faut changer la carte complète.
Pour info et histoire de dégouter du monde... le cœur de la bête (le PIC18LF2520...) vaut 4€40 et on peut chiffrer à moins de 20€ l'ensemble des composants sur la carte hormis l'afficheur.
Sur mon boitier, il y a eu une disparition lente et aléatoire de l'affichage par zone puis plus rien.
Serait-ce l'afficheur, le processeur qui gère l'affichage qui serait la bête à 16 pattes si j'ai bien compris ou est-ce le 28 ?
Merci pour l'aide.
24 octobre 2020 à 19:24
Réponse 10 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Bonjour,
J'ai moi-même le même problème, un radiateur Atlantic Maradja 2000W horizontal dont l'afficheur n'affiche plus rien (mais sa lampe fonctionne). Le radiateur chauffe un peu. L'alimentation 5V est OK jusqu'à la petite fiche en tout cas.
Je dispose d'un autre boitier (venant d'un radiateur Atlantic aussi). La carte de commande est légèrement différente et ne fonctionne pas sur mon modèle en panne par contre le LCD semble identique.
Pensez-vous qu'un échange soit une chose à tenter ? Délicat mais faisable... si j’étais sûr que c'était le LCD la cause...
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
J'ai moi-même le même problème, un radiateur Atlantic Maradja 2000W horizontal dont l'afficheur n'affiche plus rien (mais sa lampe fonctionne). Le radiateur chauffe un peu. L'alimentation 5V est OK jusqu'à la petite fiche en tout cas.
Je dispose d'un autre boitier (venant d'un radiateur Atlantic aussi). La carte de commande est légèrement différente et ne fonctionne pas sur mon modèle en panne par contre le LCD semble identique.
Pensez-vous qu'un échange soit une chose à tenter ? Délicat mais faisable... si j’étais sûr que c'était le LCD la cause...
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
30 avril 2021 à 20:01
Réponse 11 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Bonjour.
Je sais que le sujet est un peu vieux, mais j'ai eu le même problème avec un radiateur Atlantic Maradja R4GHDbis-MK22 1250W de 2013..
La carte n'est pas tout à fait la même puisque sur la mienne tous les composants sont cachés sous l'écran.
La face visible ne contient pas de composants
Le radiateur réagissait bien et à "l'aveugle" j’étais capable de lancer ou couper la chauffe avec le mode auto (vérifié avec un wattmètre à coté), avec l'écran qui s'allumait dès que j’interagissais avec les bouton.
Donc parti carte de puissance et sonde au pied du radiateur tout était clean, et le processeur était OK aussi.
L'écran étant avec très peu d'électronique, je n'ai pas cru sur parole les commentaires.
Bref, je ne vais pas vous refaire tout le raisonnement du diagnostique, voici ma correction :
j’ai fait un De-aging des capacités céramiques, en faisant refondre les pads des capas qui étaient en interaction direct avec les pins de l’écran (je les ai entouré en orange).
Le plus compliqué aura été de dessouder l'écran sans tout arracher, mais avec fer réglé de l'étain au plomb et de la tresse ça passe relativement bien.
Attention les pins de l’éclairage de l'écran est un pcb type cem il se dégrade vite en température.
Si ça ne marche pas : Nettoyage du circuit à l’éthanol (ça ne mange pas de pain).
Tenter la pistes des soudures sèches (j'ai entouré quelques résistances en bleu).

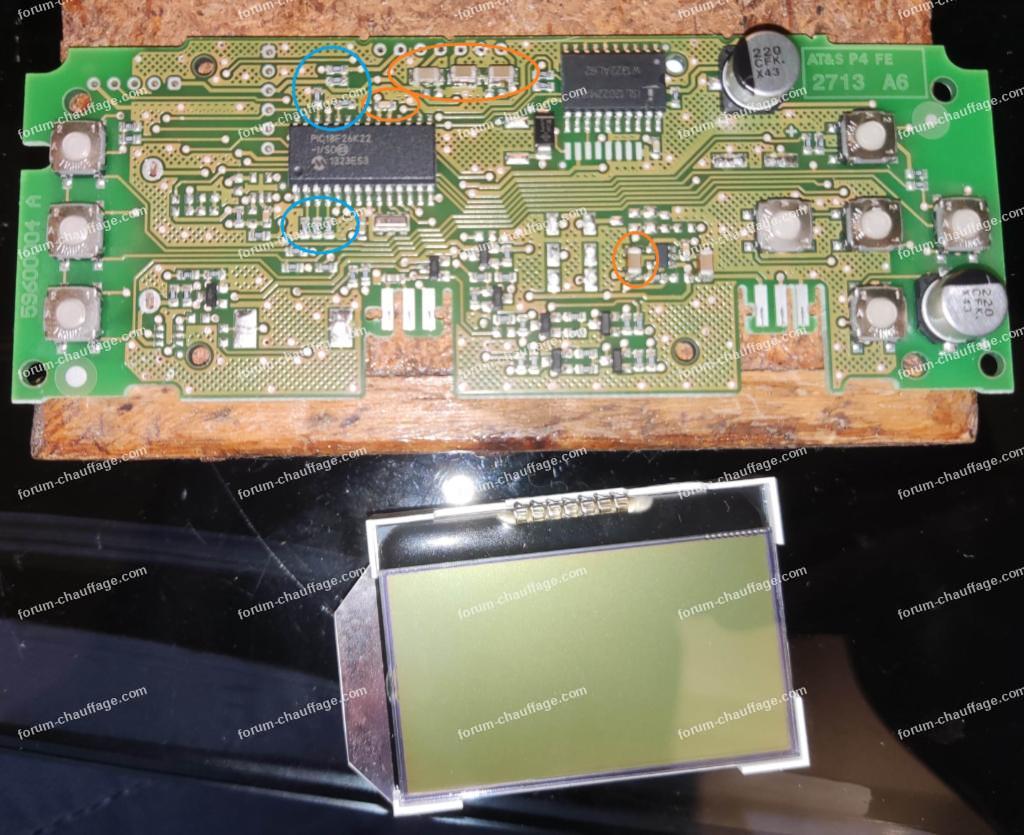

Pour agrandir les images, cliquez dessus.
Je sais que le sujet est un peu vieux, mais j'ai eu le même problème avec un radiateur Atlantic Maradja R4GHDbis-MK22 1250W de 2013..
La carte n'est pas tout à fait la même puisque sur la mienne tous les composants sont cachés sous l'écran.
La face visible ne contient pas de composants
Le radiateur réagissait bien et à "l'aveugle" j’étais capable de lancer ou couper la chauffe avec le mode auto (vérifié avec un wattmètre à coté), avec l'écran qui s'allumait dès que j’interagissais avec les bouton.
Donc parti carte de puissance et sonde au pied du radiateur tout était clean, et le processeur était OK aussi.
L'écran étant avec très peu d'électronique, je n'ai pas cru sur parole les commentaires.
Bref, je ne vais pas vous refaire tout le raisonnement du diagnostique, voici ma correction :
j’ai fait un De-aging des capacités céramiques, en faisant refondre les pads des capas qui étaient en interaction direct avec les pins de l’écran (je les ai entouré en orange).
Le plus compliqué aura été de dessouder l'écran sans tout arracher, mais avec fer réglé de l'étain au plomb et de la tresse ça passe relativement bien.
Attention les pins de l’éclairage de l'écran est un pcb type cem il se dégrade vite en température.
Si ça ne marche pas : Nettoyage du circuit à l’éthanol (ça ne mange pas de pain).
Tenter la pistes des soudures sèches (j'ai entouré quelques résistances en bleu).
Pour agrandir les images, cliquez dessus.
20 janvier 2026 à 21:24
Réponse 12 d'un contributeur du forum
Invité
Problème affichage digital sur radiateur Atlantic
Invité
Bonjour.
Sujet ancien mais récurant.
J'ai eu le même problème sur un radiateur Atlantic 2000W.
J'ai trouvé sur LBC un module de commande similaire complet (à 25 euros) qui malheureusement provenait d'un autre type de radiateur.
Il ne fonctionnait pas mais l'écran étant similaire j'ai fais l'échange (dessoudé, ressoudé c'est galère... surtout la ressoudure avec très peu d'espace pour passer le fer !). ça a marché deux ans et nouvelle panne.
Ce qui est dommage c'est que Atlantic propose ces cartes a un prix délirant !
Alors que visiblement elles ont un défaut de conception pour tomber ainsi régulièrement en panne d'afficheur.
Sujet ancien mais récurant.
J'ai eu le même problème sur un radiateur Atlantic 2000W.
J'ai trouvé sur LBC un module de commande similaire complet (à 25 euros) qui malheureusement provenait d'un autre type de radiateur.
Il ne fonctionnait pas mais l'écran étant similaire j'ai fais l'échange (dessoudé, ressoudé c'est galère... surtout la ressoudure avec très peu d'espace pour passer le fer !). ça a marché deux ans et nouvelle panne.
Ce qui est dommage c'est que Atlantic propose ces cartes a un prix délirant !
Alors que visiblement elles ont un défaut de conception pour tomber ainsi régulièrement en panne d'afficheur.
21 janvier 2026 à 08:26
Réponse 13 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Bonjour à tous, dans mon cas le radiateur devait être piloté par un gestionnaire de chauffage avec 4 radiateurs sur le rez de chaussée et 1 sonde. j'ai donc trouvé un radiateur d'occasion de 500w qui avait l'électronique de première génération (donc pas d'écran). j'ai désossé le radiateur et lui ai implanté l'électronique et les commandes de celui acheté d'occasion. tout fonctionne parfaitement.... Je n'ai pas besoin de toutes les options des versions plus récentes donc je suis satisfait de ma solution.
21 janvier 2026 à 14:12
Réponse 14 d'un contributeur du forum
Problème affichage digital sur radiateur Atlantic
Merci Olymp merci invit pour vos message.
Effectivement l’élément sur lequel je n'avais pas de maitrise sont les clampes les pins qui viennent en contact avec le verre de l’écran.
Pour avoir vu par le passer des contact avec des bandes silicones assez capricieuse, et vu les 7 pins pour autant de pixel , je ne sais pas quel protocole ils utilisent mais tu perds un pin tout l'écran est impacté.
Une interface molette est compatible ?? incroyable, je ne me serait pas attendu à ce niveau de standardisation entre l'interface et le bloc de puissance.
Après j'ai préféré réparer le circuit actuel, j'ai un capteur de présence sur le radiateur qui est pour moi plus efficace qu'une interface "fils pilote".
Effectivement l’élément sur lequel je n'avais pas de maitrise sont les clampes les pins qui viennent en contact avec le verre de l’écran.
Pour avoir vu par le passer des contact avec des bandes silicones assez capricieuse, et vu les 7 pins pour autant de pixel , je ne sais pas quel protocole ils utilisent mais tu perds un pin tout l'écran est impacté.
Une interface molette est compatible ?? incroyable, je ne me serait pas attendu à ce niveau de standardisation entre l'interface et le bloc de puissance.
Après j'ai préféré réparer le circuit actuel, j'ai un capteur de présence sur le radiateur qui est pour moi plus efficace qu'une interface "fils pilote".
22 janvier 2026 à 09:27
Réponse 15 d'un contributeur du forum
Ici il y a un vrai budget pour remplacer des boitiers de commande pour des modèles Campa - Intuis qui ne sont pas réputés pour être du bas de gamme. Il est désagréable de voir les températures de consigne qui varient toutes seules, surtout si c'est 28 °C.
Certes il n'y a pas de main d’œuvre, mais c'est un billet de 120 € bien tassé à chaque fois.
Problème affichage digital sur radiateur Atlantic
Citation :On ne sait qui fabrique ces interfaces de commande qui ont, pour la plupart, un air de famille (photos du 20 janvier), mais ce qu'on peut constater est que leur durée de vie est aléatoire.
Alors que visiblement elles ont un défaut de conception pour tomber ainsi régulièrement en panne d'afficheur
Ici il y a un vrai budget pour remplacer des boitiers de commande pour des modèles Campa - Intuis qui ne sont pas réputés pour être du bas de gamme. Il est désagréable de voir les températures de consigne qui varient toutes seules, surtout si c'est 28 °C.
Certes il n'y a pas de main d’œuvre, mais c'est un billet de 120 € bien tassé à chaque fois.
22 janvier 2026 à 11:46
