Question Forum Chauffage : Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Cc19
Membre inscrit
Cc19
6 messages
Bonjour,

Je viens vers vous pour une aide si possible.
En faisant l'entretien annuel de ma chaudière Zaegel Held BCI 265 ramonage du conduit, nettoyage corps de chauffe, brûleur, pré filtre fioul, filtre de pompe, ligne d'injecteur et remplacement du gicleur Danfoss 0.60s 60, je me suis aperçu que le foyer n'est pas sale de la même manière que d'habitude.
Depuis 18 ans je nettoie tous les ans, il y a de la suie grisâtre et rougeâtre sèche. Là, la suie est noire et il y a du fioul imbrulé sûrement du résiduel à l'arrêt du brûleur, qu'en pensez-vous ?
Ligne porte gicleur réglée sur entre 3 et 4 et air réglé sur 4.5. Réglage électrodes selon le carnet du fabricant.
Merci.
31 janvier 2021 à 19:45
Réponse 1 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Martien-071
Membre inscrit
Martien-071
1 256 messages
Bonjour Terrien !

Je ne suis pas spécialiste en chauffage.
Les conseils d'un spécialiste seront certainement plus judicieux !

Quelque pistes ...

Si vous avez une suie noire, grasse avec du fioul imbrûlé c'est qu'il y a mauvaise combustion.
Mauvaise combustion => trop de combustible par rapport au comburant (air) ou autrement dit pas assez de comburant (air) par rapport à la quantité de combustible.

Lors de votre entretien, avez-vous jeté un coup d’œil et de propre à la turbine d'alimentation en air ?
Il se peut qu'elle soit garnie de "plumes", de "minous", de poussière et que donc elle n'a pas son rendement maximal.
Le conduit d'évacuation des fumées ( cheminée ) a-t'il bien été ramoné ?
Le système d'accrochage de flamme est-il propre ?

Si le brûleur fonctionne et qu'il y a du fioul imbrûlé dans le foyer signifierait qu'il y a du fioul qui arrive alors qu'il n'y a plus de flamme. dizzy
Perte de flamme en fonctionnement => mauvais réglage ? air dans le fioul ? pompe défectueuse ?

Avez-vous constaté un bruit différent en fonctionnement ? (sifflement, à-coup, boom-boom, ...)
Avez-vous constaté des pertes de flammes ?
Avez-vous regardé la flamme en fonctionnement ?
(Comme il s'agit d'un ancien brûleur, c'est un brûleur à flamme jaune.)
Vous devriez observer une belle flamme vive orange clair/jaune sans fumée.
Voir les illustrations.

Auriez-vous changé de fournisseur de fioul ou de qualité ? Il y a eu des changements ( CE ) notamment au niveau de la quantité de soufre.
Le gicleur était peut-être usé/défectueux ... Dans ce cas avec votre entretien il se pourrait que le problème soit résolu. Il faudrait jeter un coup d’œil après quelques temps de fonctionnement.
La pression de la pompe aurait augmenté ?

Le choix de la pression de la pompe et le calibre du gicleur sont déterminé par la puissance désirée, ensuite on adapte le réglage d'air pour obtenir la meilleure combustion.

Les réglages que vous mentionnez sont les réglages de base pour ce brûleur, un homme de l'art devrait les affiner pour obtenir les meilleurs résultats. Les réglages varient suivant plusieurs paramètres dont l'altitude ( taux d'oxygène ).

Je joins manuel d'installation du brûleur à ce message.

Cordialement.
Martien-071

Pour agrandir les images, cliquez dessus.
doublon 25955 1doublon 234429 2doublon 664946 3


b10 fu.pdf
31 janvier 2021 à 21:49
Réponse 2 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Martien-071
Membre inscrit
Martien-071
1 256 messages
Bonjour Terrien !

Encore une hypothèse ...

L'électrovanne de fioul qui ferme mal ...
Lorsque le brûleur s'arrête, le moteur électrique n'est plus alimenté, l'électrovanne non plus et celle-ci devrait se refermer. L'inertie de la turbine fait que la pompe fait encore quelques tours après la coupure de courant.
Si l'électrovanne ne ferme pas bien il est possible que du fioul continue à sortir avec peu de pression pendant quelques instants. Comme il n'y a pas d'air en suffisance (turbine en arrêt) la combustion n'est pas bonne => suies noires et grasses. (L'accrochage de flamme ne devrait pas être fort propre non plus).

Il faudrait observer la flamme en fonctionnement et à l'arrêt pour mieux cerner ce genre de problème.

Cordialement.
Martien-071
01 février 2021 à 00:32
Réponse 3 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

VETC
Membre inscrit
VETC
4 487 messages
Bonjour,

La première chose à vérifier c'est votre gicleur.
Pour un gicleur 0.60 Gus BENTONE préconise un angle de 80° : vous avez mis un angle de 60°.

Ensuite il faut vérifier le type de pompe fioul, si c'est une version LE il fait aussi mettre un gicleur LE soit un DANFOSS 0.60/80° S-LE.

Enfin, comme le dit si bien mon collègue Martien-071, les tableaux de réglage donnent des valeurs de préréglage, il faut vérifier :
- La pression de la pompe fioul,
- L'opacité des fumées avec un smoke test,
- L'hygiène de combustion avec un analyseur de combustion électronique.

Pour information :
Vous êtes libre de faire votre propre entretien annuel mais vous devez savoir qu'en cas de sinistre ou dégradation sur la chaudière ou lié à la chaudière vous ne serez pas couvert par votre assurance : vous ne pourrez jamais présenter l'attestation d'entretien annuel qui ne peut être délivrée que par un professionnel déclaré et assurer pour cette activité.

Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
01 février 2021 à 16:17
Réponse 4 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Martien-071
Membre inscrit
Martien-071
1 256 messages
Bonjour les Terriens !

Merci Mario (VETC) pour la réponse.
Juste un document de Danfoss expliquant les gicleurs retrouvé dans mes archives pour information.

Cordialement.
Martien-071

chaudiere mazout gicleurs.pdf
01 février 2021 à 17:20
Réponse 5 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Cc19
Membre inscrit
Cc19
6 messages
Bonsoir et merci de vos conseils.
Pour le gicleur 0.60S 60 Danfoss c'est ce qui est monté depuis l'installation neuve.
Vos conseils allant dans le même sens que mes déductions problème de combustion ou problème d'électrovanne je viens de pousser les investigations et j'ai un des volets d'air qui était collé en position fermée par de la suie (voir photo).
J'ai nettoyé les 2 volets et le compartiment que je n'avais jamais ouvert + nettoyage du foyer.
J'espère que le problème vient uniquement de là.
Je regarde ce que ça donne dans les jours à venir et vous tiendrai au courant.
Je trouve étrange cependant ne pas avoir eu d'autres symptômes tel que tamponnage, décrochages ou encore bruits anormaux.
Si vous pensez que d'office la panne ne vient pas de là, je suis à l'écoute.
Encore merci pour le moment, cordialement.
01 février 2021 à 21:43
Réponse 6 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

VETC
Membre inscrit
VETC
4 487 messages
Bonjour,
Nous n'avons pas eu vos photos, merci de nous les retransmettre.

Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute et que vous puissiez recevoir une notification à chaque nouvelle réponse, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
02 février 2021 à 15:44
Réponse 7 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Cc19
Membre inscrit
Cc19
6 messages

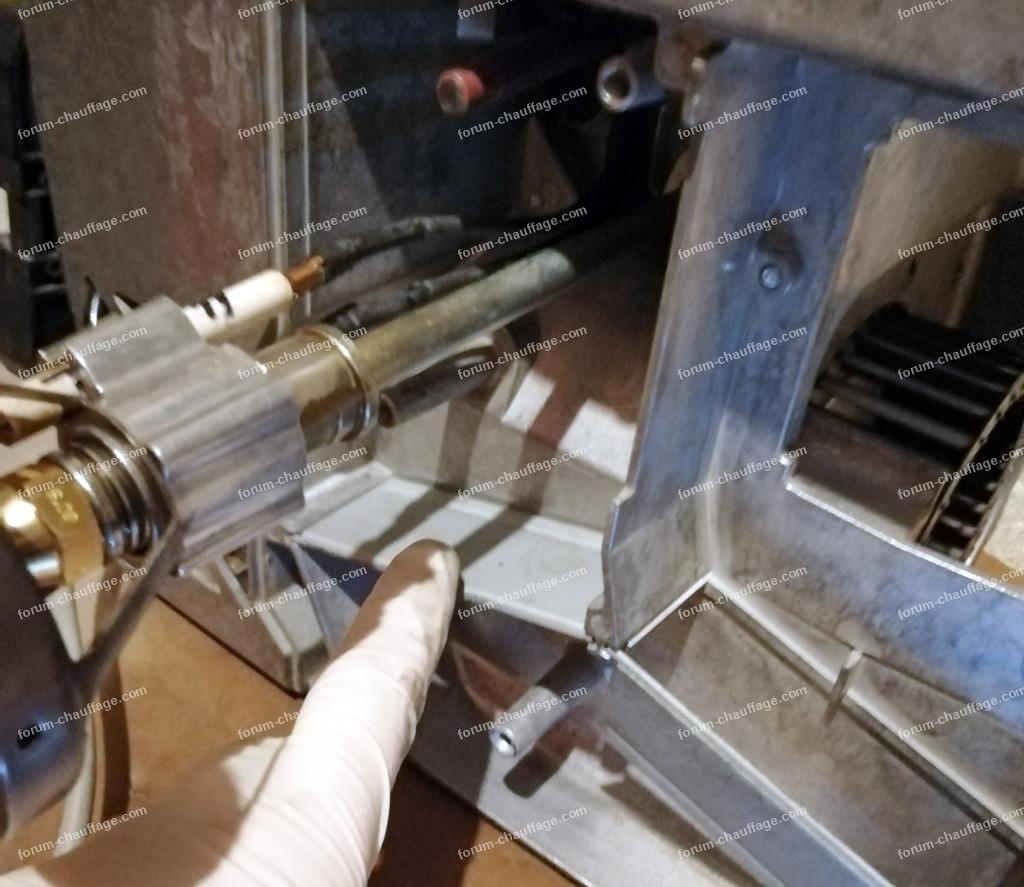

Voici la photo.

Pour agrandir l'image, cliquez dessus.
brûleur chaudière Zaegel Held

02 février 2021 à 16:10
Réponse 8 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Cc19
Membre inscrit
Cc19
6 messages
Bonjour,

Je viens de contrôler, donc suite au nettoyage des volets d'air il y a toujours du résiduel de fioul qui coule du gicleur via le tube de flamme puis dans le foyer.
Cependant il n'est plus noir carbonisé.
L'électrovanne est-elle en cause et si oui est-ce la partie électro-aimant ou la partie mécanique ou je fais fausse route ?
Qu'en pensez-vous ?
03 février 2021 à 17:30
Réponse 9 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Cc19
Membre inscrit
Cc19
6 messages
Voici des photos. Il n'y a pas de fioul sur l’accroche flamme.

Pour agrandir l'image, cliquez dessus.
img 20210201 195059


Pour agrandir l'image, cliquez dessus.
img 20210201 195142

03 février 2021 à 18:02
Réponse 10 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

VETC
Membre inscrit
VETC
4 487 messages
Bonjour,

La trace de fioul que l'on voit dans la tuyère (gueulard) n'a rien d'anormale. Ce phénomène est très connu et s'appelle la "pissette". A la fermeture de l'électrovanne fioul, la ligne gicleur est toujours sous pression (entre la sortie de la pompe et l'arrière du gicleur) ce fioul n'a pas d'autre choix que de couler jusqu'à ce que la pression disparaisse.
Lors du montage de votre brûleur il faut s'assurer que la buse soit inclinée vers le foyer de la chaudière, le fioul doit s'écouler dans le foyer par le petit trou qui est présent au bout de la buse pour éviter ce phénomène il faut utiliser un gicleur DANFOSS 0.60/80° S LE (gicleur avec un clapet de retenu).

Ensuite si vous voulez vous assurer que l'électrovanne fioul ferme bien il suffit de débrancher la bobine lors que le brûleur fonction : la flamme doit disparaitre et le brûleur doit soit refaire un démarrage soit se mettre en sécurité. Si la flamme reste remplacez l'électrovanne.

Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute et que vous puissiez recevoir une notification à chaque nouvelle réponse, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
03 février 2021 à 19:54
Réponse 11 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

Cc19
Membre inscrit
Cc19
6 messages
Bonjour,
Après plusieurs semaines de silence me voici de retour avec le même problème à savoir des gouttelettes de fioul imbrulé et projeté sur les côtés et au fond du corps de chauffe.
Un professionnel est venu et dans un premier temps m'a dit la chaudière est percée.
Je lui ai dit, je ne remets pas d'eau et c'est du fioul dans le foyer. Après il est resté devant la chaudière à zizouner.
A dit je repasserai et finalement avant de partir m'a dit je vais vous faire un devis pour remplacer la ligne porte gicleur.
Avant dans la conversation il m'en avait parlé je lui avais dit c'est un montage cônique entre gicleur et la ligne il m'avait dit non ??? Et au moment de partir il me dit c'est le cône de la ligne qui est déformé, je pense qu'il me prend pour un autre...
Bref je suis désemparé et ne sais pas comment reprendre le problème.
Il est hors de question de lui confier la réparation sachant que j'ai contrôlé et ça ne fuit pas entre le gicleur et la ligne !
30 mars 2021 à 13:11
Réponse 12 du forum-chauffage

Problème brûleur Entone B10FU chaudière Zaegel Held BCI 265

VETC
Membre inscrit
VETC
4 487 messages
Bonsoir,

Mettez un gicleur de marque DANFOSS en 0.60/80°S LE : gicleur équipé d'un clapet et le tour est joué.

Mario, Votre Expert Technique Chauffage Indépendant.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute et que vous puissiez recevoir une notification à chaque nouvelle réponse, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
30 mars 2021 à 20:27
