Question Chauffage : 4 questions sur chaudière Géminox Sérane 23C
Invité
Bonjour. Après avoir modifié mon installation (ancienne chaudière murale Saunier Duval), j'ai posé un accumulateur ixolya 155CH qui me ravit et une chaudière sol Sérane 23C (le tout doccasion ce qui explique que je dois me débrouiller) sur laquelle il me reste quelques petits réglages et questions :
1) un robinet de fermeture du départ chauffage est-il souhaitable ? Je m'aperçois que je peux fermer le circuit sur le retour (à gauche vanne pour retour chauffage 1er étage et une pour retour chauffage rez de chaussée) mais pas sur son départ, ce qui signifie que pour une mise en route, et éventuellement occasionnelle, je suis obligé de remplir entièrement le circuit chauffage. (Je compte changer tous les anciens radiateurs)...
2) sur cette chaudière d'occasion de 2003 existait un "boîtier de régulation Legrand" (terme exact ?) (pas de notice), (en noir sur le mur) duquel 2 fils de 2 brins- un vient du bornier 3et 4 et l'autre du 5 et 6 - qui reliaient une régulation d'ambiance Thermo Flash Tx ont été coupés lors de sa dépose. Je n'ai pas le notice de ce thermo flash et je vois que 2 bornes dedans, or j'ai 4 fils à brancher ? Pouvez-vous m'aider ? Je résume : je dois relier un thermo flash avec 2x2 fils qui sortent du boîtier Legrand. 1 fil doit-il aller ailleurs ?
3) du boîtier Legrand sortait aussi un fil qui semble être un capteur de débit strap mélangeur, est-ce que je peux me passer de le brancher ? A quoi cela sert exactement ?
4) cette chaudière fonctionnait initialement pour un chauffage au sol et avait son delta réglé sur 1,2. A présent il y a 4 radiateurs à l'étage et 5 au rez de chaussée (tout du tuyau de 27 mm), avez-vous une idée du delta à mettre ? Sans se lancer dans dimportants calculs, quel est le principe de ce delta ? Si je mets plus, ça fait quoi ?
Encore un grand merci pour votre aide !
1) un robinet de fermeture du départ chauffage est-il souhaitable ? Je m'aperçois que je peux fermer le circuit sur le retour (à gauche vanne pour retour chauffage 1er étage et une pour retour chauffage rez de chaussée) mais pas sur son départ, ce qui signifie que pour une mise en route, et éventuellement occasionnelle, je suis obligé de remplir entièrement le circuit chauffage. (Je compte changer tous les anciens radiateurs)...
2) sur cette chaudière d'occasion de 2003 existait un "boîtier de régulation Legrand" (terme exact ?) (pas de notice), (en noir sur le mur) duquel 2 fils de 2 brins- un vient du bornier 3et 4 et l'autre du 5 et 6 - qui reliaient une régulation d'ambiance Thermo Flash Tx ont été coupés lors de sa dépose. Je n'ai pas le notice de ce thermo flash et je vois que 2 bornes dedans, or j'ai 4 fils à brancher ? Pouvez-vous m'aider ? Je résume : je dois relier un thermo flash avec 2x2 fils qui sortent du boîtier Legrand. 1 fil doit-il aller ailleurs ?
3) du boîtier Legrand sortait aussi un fil qui semble être un capteur de débit strap mélangeur, est-ce que je peux me passer de le brancher ? A quoi cela sert exactement ?
4) cette chaudière fonctionnait initialement pour un chauffage au sol et avait son delta réglé sur 1,2. A présent il y a 4 radiateurs à l'étage et 5 au rez de chaussée (tout du tuyau de 27 mm), avez-vous une idée du delta à mettre ? Sans se lancer dans dimportants calculs, quel est le principe de ce delta ? Si je mets plus, ça fait quoi ?
Encore un grand merci pour votre aide !
10 octobre 2010 à 12:01
Réponses 1 Forum chauffage
Invité
4 questions sur chaudière Géminox Sérane 23C
Invité
Photos manquantes sur ma question 14709.
Bonjour, ma question 14709 du forum chauffage n'a pas les photos pourtant envoyées avec...
Je me permets de vous les remettre ici. Cordialement. HC (11/10/10)

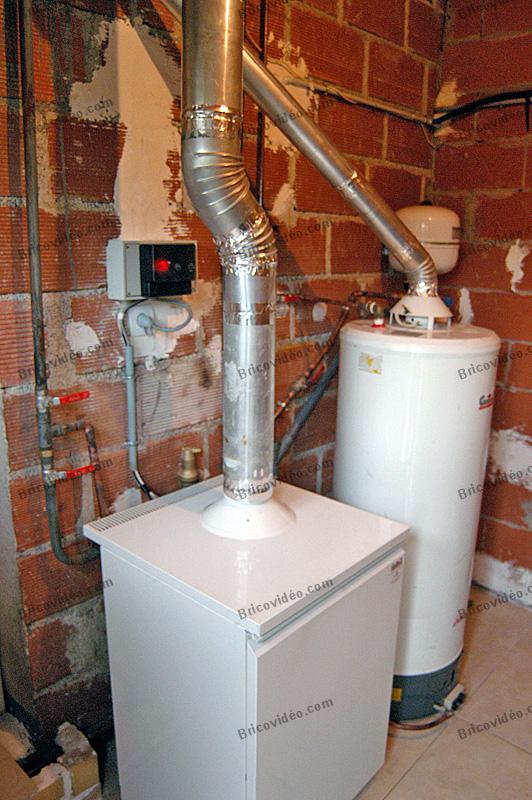

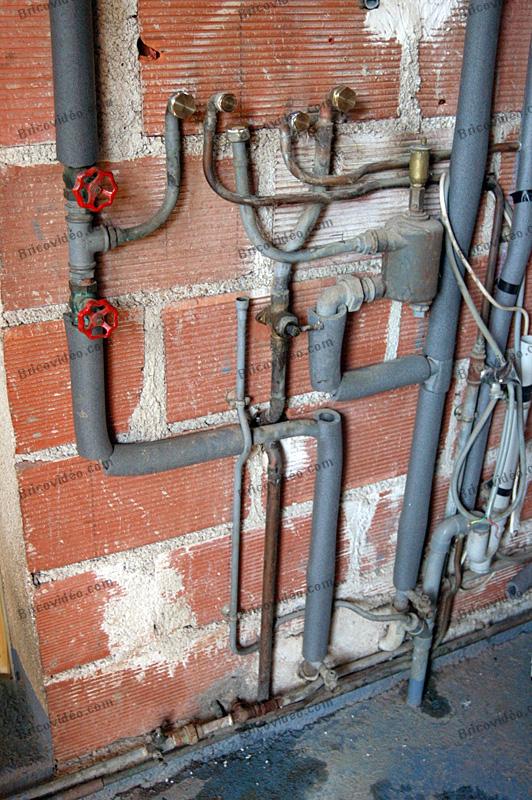

Voici les photos :
Pour agrandir les images, cliquez dessus.
Bonjour, ma question 14709 du forum chauffage n'a pas les photos pourtant envoyées avec...
Je me permets de vous les remettre ici. Cordialement. HC (11/10/10)
Voici les photos :
Pour agrandir les images, cliquez dessus.
11 octobre 2010 à 19:59
Réponses 2 Forum chauffage
Invité
4 questions sur chaudière Géminox Sérane 23C
Invité
Une fois de plus sur ce forum ma question a été "ouverte" (donc en vert à présent) par ajout malencontreux de mes photos en réponse à celle-ci et je risque d'avoir une réponse bien tardive !
Quitte à être ouverte, je viens moi-même ajouter quelques nouveaux éléments ou autres manières de formuler :
Le 1) c'est une éventualité. J'ai découvert depuis que ce que j'appelle retour chauffage haut et retour chauffage bas et en fait retour chauffage haut et départ chauffage bas, ce qui explique peut être que les 2 vannes sur retour haut et départ bas, sont sans doute pour mettre en température d'abord que le haut afin que la boucle du bas ne soit pas contrariée puisque les 2 doivent aller dans le sens des aiguilles d'une montre et se rejoindre en T sur le départ et sur le retour, avez-vous un avis sur ce sujet (ce qui expliquerait que je n'avais pas de vanne de coupure sur le départ du haut et qu'elle n'est peut-être pas indispensable puisque je vidange tout facilement).
Le 2) J'ai en fait simplement 2x2 fils à relier de la régulation Legrand au thermostat d'ambiance thermo flash mais ce dernier ne comporte que 2 bornes... L'autre est-il une sonde extérieure ? Peut-être dois-je mettre un thermostat plus récent ?
Pour le 3), je crois que c'était pour un plancher chauffant et que cela ne me concerne pas.
Pour le 4) j'ai sur la régulation (boîtier noir) juste un bouton Tmax à régler entre 0 et 100° et un de delta à entre 0 et 2,4, j'essayerai mais peut-être avez-vous un ordre d'idée ?
Quitte à être ouverte, je viens moi-même ajouter quelques nouveaux éléments ou autres manières de formuler :
Le 1) c'est une éventualité. J'ai découvert depuis que ce que j'appelle retour chauffage haut et retour chauffage bas et en fait retour chauffage haut et départ chauffage bas, ce qui explique peut être que les 2 vannes sur retour haut et départ bas, sont sans doute pour mettre en température d'abord que le haut afin que la boucle du bas ne soit pas contrariée puisque les 2 doivent aller dans le sens des aiguilles d'une montre et se rejoindre en T sur le départ et sur le retour, avez-vous un avis sur ce sujet (ce qui expliquerait que je n'avais pas de vanne de coupure sur le départ du haut et qu'elle n'est peut-être pas indispensable puisque je vidange tout facilement).
Le 2) J'ai en fait simplement 2x2 fils à relier de la régulation Legrand au thermostat d'ambiance thermo flash mais ce dernier ne comporte que 2 bornes... L'autre est-il une sonde extérieure ? Peut-être dois-je mettre un thermostat plus récent ?
Pour le 3), je crois que c'était pour un plancher chauffant et que cela ne me concerne pas.
Pour le 4) j'ai sur la régulation (boîtier noir) juste un bouton Tmax à régler entre 0 et 100° et un de delta à entre 0 et 2,4, j'essayerai mais peut-être avez-vous un ordre d'idée ?
19 octobre 2010 à 00:28
Réponses 3 Forum chauffage
Invité
4 questions sur chaudière Géminox Sérane 23C
Invité
Monsieur,
Demandez dans un premier temps à l'ancien propriétaire l'utilité des deux régulateurs distincts car je ne vois pas la relation entre une régulation avec sonde extérieure Legrand et un thermostat d'ambiance Flash.
Y a-t-il un moteur électrique sur la vanne de mélange chauffage de la chaudière ? Les deux circuits hydrauliques de la chaudières étaient-ils branchés chez le précédent propriétaire ? Avez-vous récupéré la sonde extérieure ?
Il faut aussi, avant de vous précipiter à tout brancher, que vous définissiez la manière exacte dont vous désirez gérer le chauffage dans votre habitation. Vous relatez un circuit rez de chaussée et étage et deux manières de les gérer... Désirez-vous une régulation avec sonde extérieure, un ou des thermostat(s) d'ambiance, des robinets thermostatiques ?
Si une fois défini votre choix vous récupérez toute ou partie des régulateurs il vous faudra rechercher les notices techniques pour les branchements.
D'autre part. Je ne veux pas vous faire peur mais les raccordements de fumées me semblent aléatoires. Avez-vous consulté la norme AGTB84 avant de réaliser vos travaux. Votre cheminée est-elle tubée et en quelle diamètre ? Avez-vous fait passer Qualigaz pour valider votre installation ?
Je vous conseille de faire tout ceci car en cas de problème sur le matériel ou autre je pense pas que votre assurance ne répondra pas présente.
Sincères salutations.
Therman
Demandez dans un premier temps à l'ancien propriétaire l'utilité des deux régulateurs distincts car je ne vois pas la relation entre une régulation avec sonde extérieure Legrand et un thermostat d'ambiance Flash.
Y a-t-il un moteur électrique sur la vanne de mélange chauffage de la chaudière ? Les deux circuits hydrauliques de la chaudières étaient-ils branchés chez le précédent propriétaire ? Avez-vous récupéré la sonde extérieure ?
Il faut aussi, avant de vous précipiter à tout brancher, que vous définissiez la manière exacte dont vous désirez gérer le chauffage dans votre habitation. Vous relatez un circuit rez de chaussée et étage et deux manières de les gérer... Désirez-vous une régulation avec sonde extérieure, un ou des thermostat(s) d'ambiance, des robinets thermostatiques ?
Si une fois défini votre choix vous récupérez toute ou partie des régulateurs il vous faudra rechercher les notices techniques pour les branchements.
D'autre part. Je ne veux pas vous faire peur mais les raccordements de fumées me semblent aléatoires. Avez-vous consulté la norme AGTB84 avant de réaliser vos travaux. Votre cheminée est-elle tubée et en quelle diamètre ? Avez-vous fait passer Qualigaz pour valider votre installation ?
Je vous conseille de faire tout ceci car en cas de problème sur le matériel ou autre je pense pas que votre assurance ne répondra pas présente.
Sincères salutations.
Therman
20 octobre 2010 à 10:39
Réponses 4 Forum chauffage
Invité
4 questions sur chaudière Géminox Sérane 23C
Invité
Un grand merci M. Therman pour votre réponse détaillée et judicieuse..
Je pensais m'appuyer sur l'ancien propriétaire mais il ne sait pas. Donc je vais tout reprendre à zéro pour la régulation, en demandant exactement dans une prochaine question avec photo ce qu'est ce boîtier Legrand pour trouver la notice et si sonde extérieure il y a sur le branchement actuel.
Je sais seulement qu'auparavant il y avait un chauffage par le sol.
Pour ma part, je souhaite du tout ou rien sur mes radiateurs, sans robinets, pas de sonde extérieure et juste un thermostat d'ambiance général.
J'ai une vanne mélangeuse électrique dont je dois m'assurer du réglage, malgré ma notice de 30 pages, car elle y est représentée différemment.
En attendant je change les radiateurs et j'en profite pour faire des économies en me chauffant au bois.
Pour la sécurité j'avais les livres de Qualigaz 2009. Pour les contrôles, le ballon est ok, mais pour la chaudière, j'attends car je viens de démonter tous les radiateurs et je compte aussi tuber toute la cheminée et mettre un "entonnoir à condensats". Au final, le reste sera contrôlé.
Encore merci à vous.
Je pensais m'appuyer sur l'ancien propriétaire mais il ne sait pas. Donc je vais tout reprendre à zéro pour la régulation, en demandant exactement dans une prochaine question avec photo ce qu'est ce boîtier Legrand pour trouver la notice et si sonde extérieure il y a sur le branchement actuel.
Je sais seulement qu'auparavant il y avait un chauffage par le sol.
Pour ma part, je souhaite du tout ou rien sur mes radiateurs, sans robinets, pas de sonde extérieure et juste un thermostat d'ambiance général.
J'ai une vanne mélangeuse électrique dont je dois m'assurer du réglage, malgré ma notice de 30 pages, car elle y est représentée différemment.
En attendant je change les radiateurs et j'en profite pour faire des économies en me chauffant au bois.
Pour la sécurité j'avais les livres de Qualigaz 2009. Pour les contrôles, le ballon est ok, mais pour la chaudière, j'attends car je viens de démonter tous les radiateurs et je compte aussi tuber toute la cheminée et mettre un "entonnoir à condensats". Au final, le reste sera contrôlé.
Encore merci à vous.
22 octobre 2010 à 12:37
Réponses 5 Forum chauffage
Invité
4 questions sur chaudière Géminox Sérane 23C
Invité
Bonjour, j'ai également une régulation de chauffage identique à la vôtre qui n'a jamais été installée, actuellement je souhaite l'installer mais je n'ai pas la notice...
Pouvez-vous me faire parvenir un schéma de câblage ou la notice d'utilisation si vous avez ??
Merci par avance.
gilbert du 47
Pouvez-vous me faire parvenir un schéma de câblage ou la notice d'utilisation si vous avez ??
Merci par avance.
gilbert du 47
