Ouvrir boîtier radiateur Acova Taïga

Rechercher dans le forum chauffage :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :
Actuellement 21 211 questions dans le forum chauffage


5857

Panne Chauffage : Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour, je cherche à démonter le boîtier de commande de mon radiateur Acova Taïga. L'objectif étant de le resserrer. Ce boîtier est en plastique et semble fragile. J'arrive à ouvrir le bas du boîtier, mais le haut (vers les boutons de commande) ne veut pas s'ouvrir. Est-ce qu'il existe une astuce ou faut-il simplement tirer dessus ? Merci pour vos réponses.
05 juin 2008 à 11:19
Conseils Forum 1

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Il faut tirer fermement et ça vient.
Conseils Forum 2

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour, le boîtier a des boutons bleus sur le dessus ? Si oui, il suffit de passer un petit tournevis plat dans la fente en haut du boîtier, sur un des côtés, et de faire levier. Le boîtier va s'ouvrir.
JP
21 novembre 2008 à 04:28
Conseils Forum 3

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour, j'ai aussi un radiateur Taiga mais mon problème est l'alimentation, elle était trop courte, j'ai changé le fil mais erreur je n'ai pas repéré la connexion dans le boîtier de commande, pourriez-vous me faire parvenir le branchement ? Merci.
31 mai 2011 à 11:54
Conseils Forum 4

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour,
Merci beaucoup pour l'astuce des tiges !!!
Ça fonctionne ouf.
21 mars 2015 à 16:29
Conseils Forum 5

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour,
J'ai également un problème avec un radiateur TAIGA EVOLUTION qui n'est plus sous garantie et dont j'aimerais changer le boitier de commandes. J'ai vu qu'on peut acheter ce kit complet du boitier.
Est-ce compliqué de le faire soi-même ?
Je suis certes bricoleur mais pas trop dans ce domaine.
Le radiateur fonctionne mais un des boutons a été forcé et il se met parfois directement en position "locké" et c'est super galère de revenir à la position "marche".
Si quelqu'un a un avis... d'avance merci.
Franck
25 novembre 2015 à 10:29
Conseils Forum 6

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour à tous.

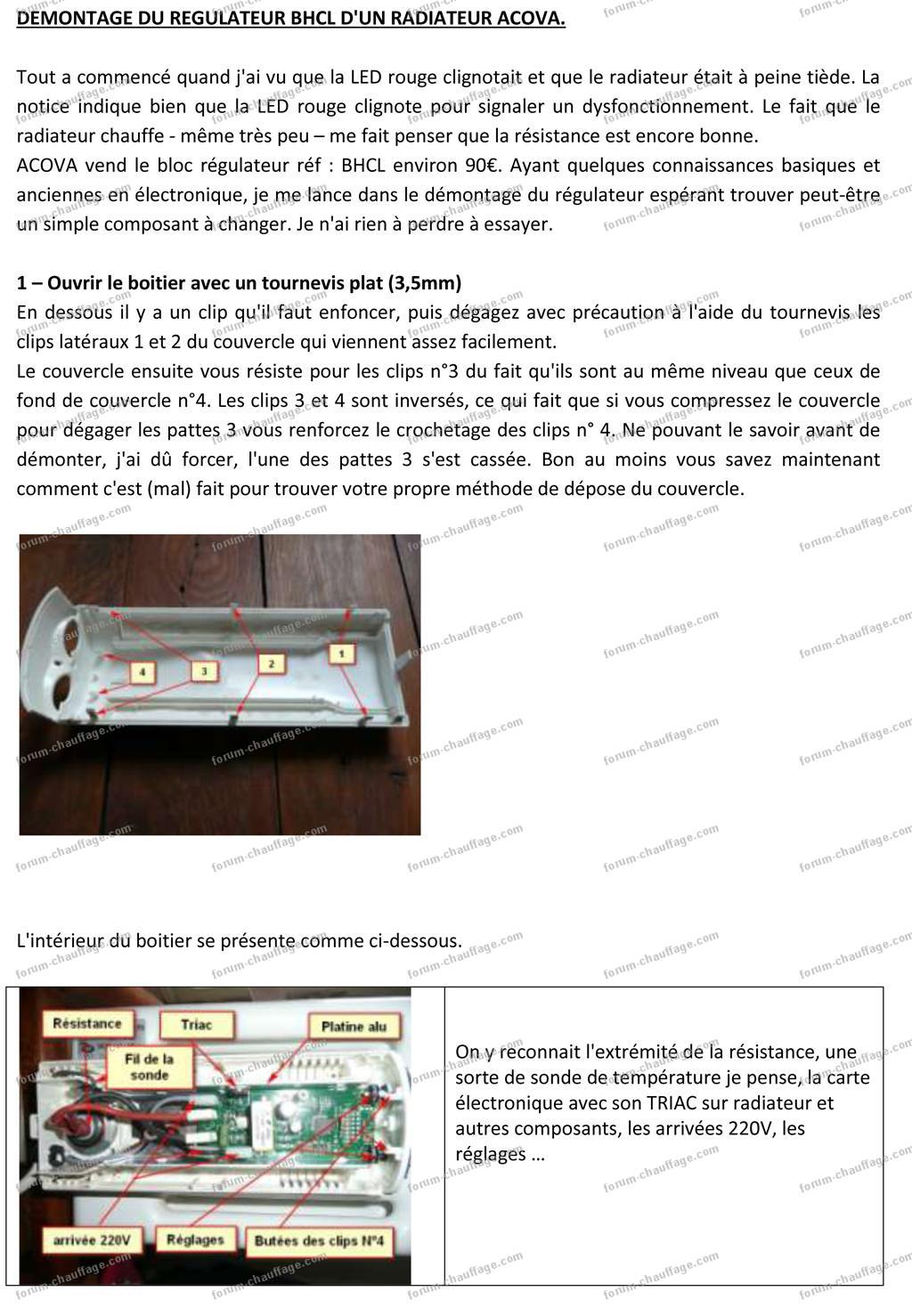

J'ai fini par réussir à démonter le régulateur BHCL de mon radiateur ACOVA.
Je vous propose ici mon expérience avec des photos à chaque étape (fichier joint).
Bien cordialement.
François

Pour agrandir les images, cliquez dessus.
démontage régulateur BHCL radiateur Acovadémontage régulateur BHCL radiateur Acova

25 novembre 2015 à 18:27
Conseils Forum 7

Ouvrir boîtier radiateur Acova Taïga

Bricovidéo
Administrateur
Bricovidéo
9 830 messages
Bonsoir François,
Merci pour le document que vous avez réalisé.
Cordialement.
Patrice du forum chauffage.
25 novembre 2015 à 18:43
Conseils Forum 8

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonsoir,
Merci pour votre réponse ainsi que le schéma.
Je me le sauvegarde de côté en espérant trouver l'équivalent pour mon modèle Taiga.
En tout cas ça me donne déjà une bonne idée de ce qui m'attend.
Merci à vous et bonne soirée.
Franck
25 novembre 2015 à 20:04
Conseils Forum 9

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonsoir,
J'ai pris le temps de reconstituer le schéma de la carte électronique du régulateur BHCL de chez ACOVA.
C'est du surface mount je n'ai donc pas toutes les valeurs des capas.
Sauf erreur de schéma, je n'ai pas trop compris le principe de l’alimentation du circuit en CC, il n'y aurait pas le classique pont de diode.
Les composants type diode Zener sont probables mais pas sûrs à 100%.
Je suis preneur de toute remarque qui permettrait de préciser cette partie du schéma au profit de tous.
Le schéma est joint en jpeg espérant qu'il soit suffisamment lisible par tous.
Cordialement.
François

Pour agrandir l'image, cliquez dessus.
schéma carte BHCL Acova

01 décembre 2015 à 19:05
Conseils Forum 10

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonsoir,
Mise à jour du schéma de la carte régulateur BHCL de chez ACOVA.
L'alimentation DC a été corrigée (D11 n'existait pas), on se retrouve maintenant avec un schéma qui tient la route.
Je confirme aussi la présence des 2 zeners D8 et D5.
J'ai aussi incorporé des photos pour permettre d'identifier rapidement de quel régulateur l'on parle.
Par contre je n'ai pas encore pris le temps de trouver la panne (témoin clignote).
Si le circuit U1 est impliqué c'est foutu du fait qu'il y contient de la programmation.
Cordialement.
François

Pour agrandir l'image, cliquez dessus.
Schéma carte régulateur BHCL Accova

02 décembre 2015 à 19:04
Conseils Forum 11

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Dans ce genre de montage, c’est souvent le condensateur d’alimentation (C6 sur le schéma) qui a perdu de sa capacité.
Du coup la tension Vcc obtenue est trop faible pour que le montage fonctionne correctement.
Attention, la capa étant sur le 220, prévoir une tension d’isolation de 275V minimum (sinon risque de claquage : le condensateur se met en court-circuit et c’est tout le montage qui trinque !).
A part cette précaution, le remplacement de cette pièce est assez simple, et ça m’a permis de sauver bien des thermostats.
28 décembre 2017 à 15:53
Conseils Forum 12

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour,
J’ai omis de m’identifier sur ma réponse précédente - désolé.
28 décembre 2017 à 15:58
Conseils Forum 13

Ouvrir boîtier radiateur Acova Taïga

Bricovidéo
Administrateur
Bricovidéo
9 830 messages
Bonjour,
Sur votre dernière réponse aussi vous n'êtes pas identifié.
Cordialement. Patrice, du forum chauffage.
28 décembre 2017 à 16:30
Conseils Forum 14

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
J’ai dû faire une mauvaise manip.
Je suis Francis, nouveau venu sur ce forum, que je trouve très bien.
Cordialement.
Francis
28 décembre 2017 à 22:06
Conseils Forum 15

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
J’en ai dépanné un aujourd’hui.
Un grand merci à François pour le guide de démontage du boîtier - sans ça j’aurais certainement cassé pas mal de plastique !
J’avais un rouge clignotant, et la panne était effectivement le condensateur C6 : il ne faisait plus que 0,09 micro-farad au lieu de 0,68, et la tension Vcc était autour de 4V.
Condensateur changé et tout est rentré dans l’ordre.
03 janvier 2018 à 20:43
Conseils Forum 16

Ouvrir boîtier radiateur Acova Taïga


Invité
invité
Bonjour, de passage sur ce site.
Le Normand vous dit un grand merci effectivement C6 est à 70 nF une fois remplacé Nickel 2€ au lieu de 90€.
Re-Merci.
12 février 2019 à 15:55
