Conseils Forum Chauffage : Sonde température eau chaudière Budérus
Bonjour,

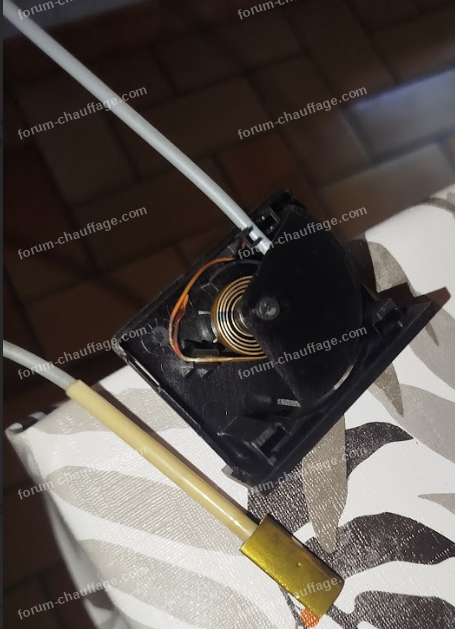

J'ai une sonde sur le module 042 sur chaudière Budérus G115 qui ne fonctionne plus et qui coûte un bras.
Je voudrais savoir comment elle fonctionne en vue de réparation ou si impossible changement par un modèle moins onéreux.
Merci.
Pour agrandir l'image, cliquez dessus.
J'ai une sonde sur le module 042 sur chaudière Budérus G115 qui ne fonctionne plus et qui coûte un bras.
Je voudrais savoir comment elle fonctionne en vue de réparation ou si impossible changement par un modèle moins onéreux.
Merci.
Pour agrandir l'image, cliquez dessus.
28 juin 2025 à 18:19
Questions / Réponses Chauffage 1
Sonde température eau chaudière Budérus
Bonjour Terrien !
Je ne suis pas spécialiste en chauffage. Le module 042 m'est donc inconnu... je suppose un module de régulation.
Fonctionnement de votre sonde ( il est basé sur un tube de Bourdon* ) :
Le bout de la sonde consiste en un petit réservoir de fluide ( liquide ). Celui-ci est relié par un capillaire ( fin tuyau ) à un tuyau enroulé en spirale ( tube de Bourdon ) dont l'extrémité ( au centre de la spirale ) est fixé à un axe pour permettre de commander un contact ou un dispositif potentiométrique.
Vous ne précisez pas s'il s'agit d'une sonde avec réglage de consigne ou pas ni s'il s'agit d'un système à contact sec ou de régulation et la photo fournie ne permet pas de le déterminer.
* https://fr.wikipedia.org/wiki/Tube_de_Bourdon
Il n'y a à mon avis aucune réparation possible.
A T T E N T I O N !
Ce que j'écris ci-après sont des " Généralités ".
Si la sonde est utilisée pour une question de sécurité ( détection de surchauffe ) la plus grande prudence est de rigueur et il vaut mieux laisser agir les professionnels ou s'être très bien informé et conseillé !
S'il s'agit d'un modèle à contact réglable ou non en principe un aquastat classique devrait faire l'affaire à condition que la température de commutation ( pour le modèle non réglable ) ou la plage de température ( modèle réglable ) corresponde à l'appareil d'origine.
Restera aussi les contraintes d'encombrement, longueur des fils ou capillaires, ...
Cordialement,
Martien-071
Je ne suis pas spécialiste en chauffage. Le module 042 m'est donc inconnu... je suppose un module de régulation.
Fonctionnement de votre sonde ( il est basé sur un tube de Bourdon* ) :
Le bout de la sonde consiste en un petit réservoir de fluide ( liquide ). Celui-ci est relié par un capillaire ( fin tuyau ) à un tuyau enroulé en spirale ( tube de Bourdon ) dont l'extrémité ( au centre de la spirale ) est fixé à un axe pour permettre de commander un contact ou un dispositif potentiométrique.
Vous ne précisez pas s'il s'agit d'une sonde avec réglage de consigne ou pas ni s'il s'agit d'un système à contact sec ou de régulation et la photo fournie ne permet pas de le déterminer.
* https://fr.wikipedia.org/wiki/Tube_de_Bourdon
Il n'y a à mon avis aucune réparation possible.
A T T E N T I O N !
Ce que j'écris ci-après sont des " Généralités ".
Si la sonde est utilisée pour une question de sécurité ( détection de surchauffe ) la plus grande prudence est de rigueur et il vaut mieux laisser agir les professionnels ou s'être très bien informé et conseillé !
S'il s'agit d'un modèle à contact réglable ou non en principe un aquastat classique devrait faire l'affaire à condition que la température de commutation ( pour le modèle non réglable ) ou la plage de température ( modèle réglable ) corresponde à l'appareil d'origine.
Restera aussi les contraintes d'encombrement, longueur des fils ou capillaires, ...
Cordialement,
Martien-071
29 juin 2025 à 12:02
Questions / Réponses Chauffage 2
Sonde température eau chaudière Budérus
Oups ... oublié de décrire le principe ! Si un administrateur veut insérer le texte ci-desous dans le message précédent afin de préciser ma réponse par exemple après le mot potentiométrique ... Grand Merci !
Le fluide contenu dans le réservoir, sous l'effet de la chaleur se dilate => son volume augmente la pression augmente dans le tube de Bourdon et tend à le détendre, dérouler les spires. Ceci fait pivoter l'axe sur lequel l'extrémité du tube est fixée et actionne un contact ou fait tourner un dispositif potentiométrique. ( Conversion d'un mouvement mécanique en signal électrique )
Cordialement,
Martien-071
Citation :
Le bout de la sonde consiste en un petit réservoir de fluide ( liquide ). Celui-ci est relié par un capillaire ( fin tuyau ) à un tuyau enroulé en spirale ( tube de Bourdon ) dont l'extrémité ( au centre de la spirale ) est fixé à un axe pour permettre de commander un contact ou un dispositif potentiométrique.
Le fluide contenu dans le réservoir, sous l'effet de la chaleur se dilate => son volume augmente la pression augmente dans le tube de Bourdon et tend à le détendre, dérouler les spires. Ceci fait pivoter l'axe sur lequel l'extrémité du tube est fixée et actionne un contact ou fait tourner un dispositif potentiométrique. ( Conversion d'un mouvement mécanique en signal électrique )
Cordialement,
Martien-071
29 juin 2025 à 12:10
