Bonjour.

Un tel montage serait-il cohérent ?
Merci pour vos avis.

Pour agrandir l'image, cliquez dessus.

Rebonjour à tous.

J'ai "réfléchi" suite à mon message de ce matin.

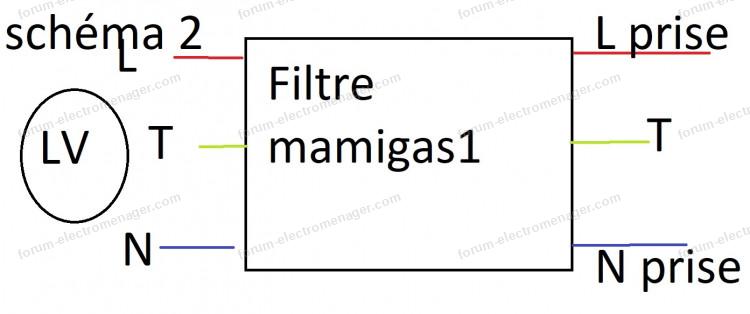

@mamigas1 vous proposez un filtre avec 4 broches alors que celui d'origine n'en a que 3. j'ai démonté, enfin "dépioté" le filtre d'origine. ça ressemble à un enroulement de différents matériaux et à différents endroits il y a une sortie afin d'aller vers les cosses respectives.

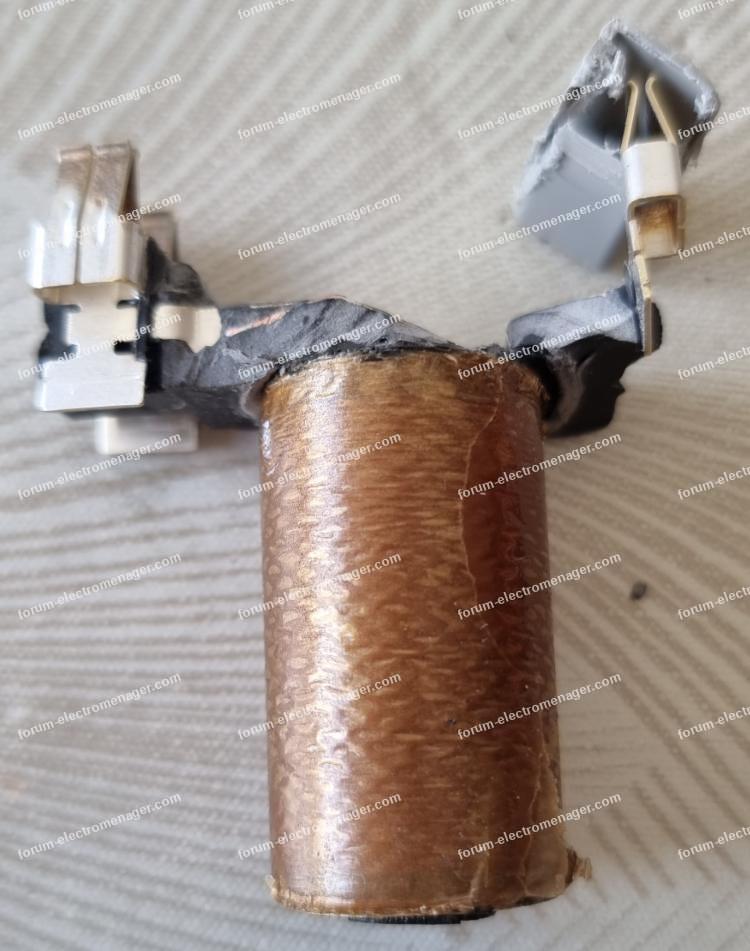

Voici les images.

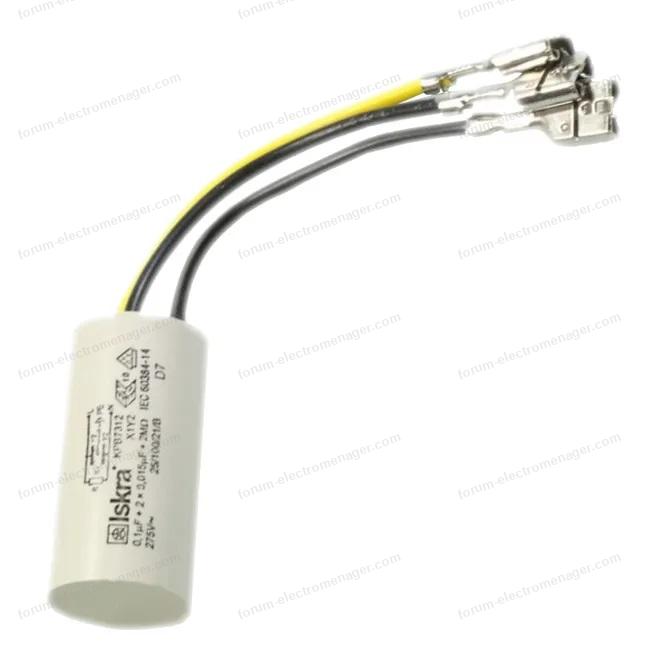

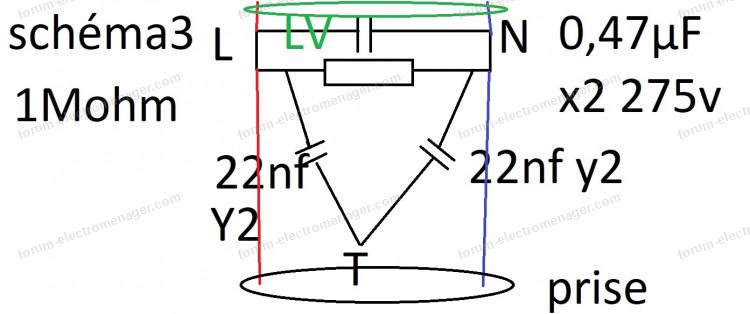

Afin de tenir compte du fait qu'il n'y a que 3 broches et non 4 comme sur votre schéma mais aussi que le filtre soit en parallèle du circuit quelles adaptations sont possibles ?

Le schéma du message précédant est assez explicite.

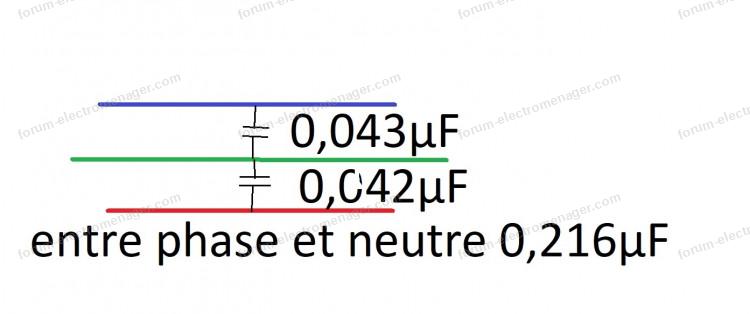

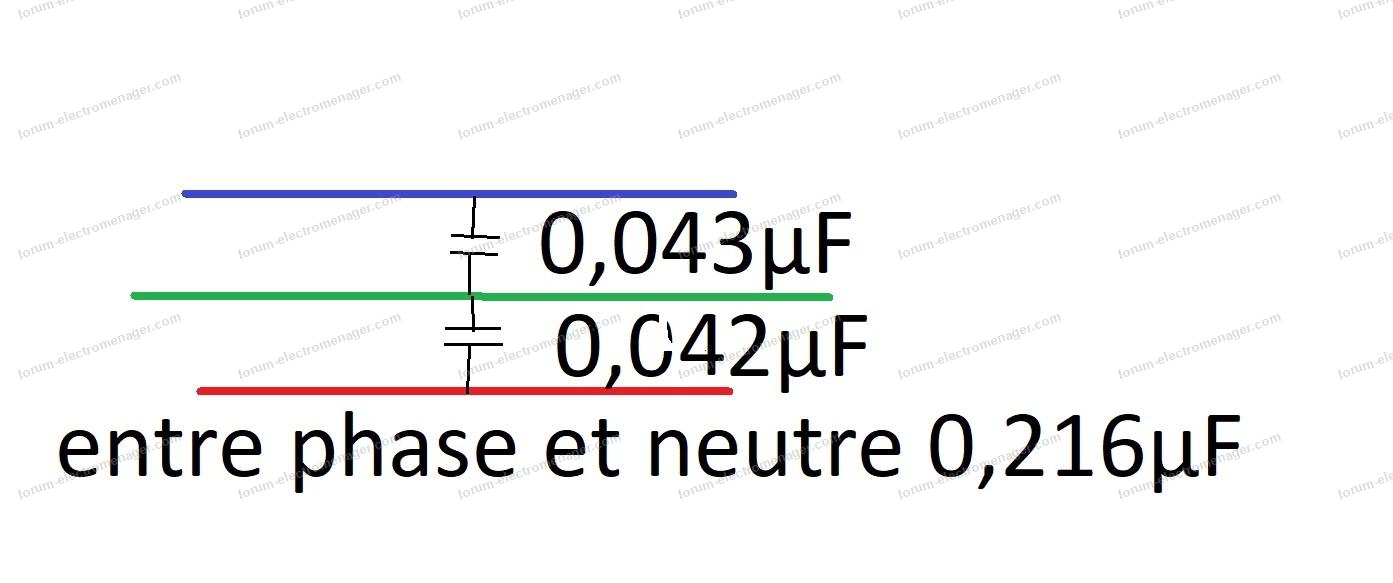

Je viens de faire les calculs 0,043+0,042 en série donne 0,212µF, donc en fait le schéma est le suivant.
Donc soit je rends le principe de 2 condensateurs de 0,047µF ou je fais quelque chose de plus sophistiqué.

Merci pour vous conseils.

Pour agrandir les images, cliquez dessus.

Bonjour à tous.

Me voici de retour pour quelques jours.
Je me suis dit durant ces quelques jours d'absence que je ferais bien quelques expériences à partir de cette prise portant le filtre.
aussi j'ai voulu voir quelles broches communiquaient avec quelles autres broches.

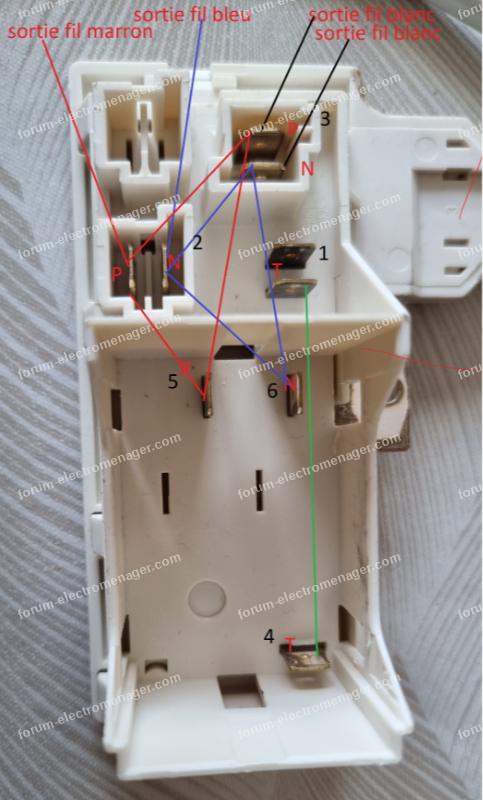

La terre de la prise murale est connectée aux 2 broches notée 1 sur le schéma
La phase de la prise murale est connectée au P de la broche 2
Le neutre de la prise murale est connectée au N de la broche 2
Sur la prise 2 se connecte un connecteur moulé comportant un fil marron et un bleu qui vont je ne sais où

La phase de la prise 2 est dirigée vers le filtre en broche 5 et vers la broche haute du connecteur 3
Le neutre de la prise 2 est dirigée vers le filtre en broche 6 et vers la broche basse du connecteur 3
Les 2 broches de la terre en 1 sont dirigées vers la broche 4.

Je pensais retirer le filtre du support et remonter l'ensemble et le brancher sans utiliser le lave-vaisselle puisque le 30mA se déclenche de manière aléatoire lorsqu'il n'est pas en service mais juste en standby.
qu'en pensez vous ?

@mamigas1 je pensais aussi faire des essaies avec une réalisation maison construit à partir de votre schéma.

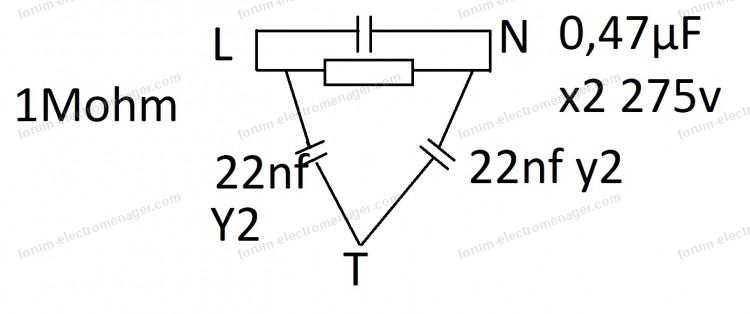

En condensateurs je pensais acheter des 0,47µf
En inductance je pensais prendre des 2200µH
Et 1.2Mohm en résistance
Je pensais faire un montage en l'air.
Qu'en pensez vous ?

La galère va être de les trouver car j'habite loin de la ville.
Je note que les cosses paraissent oxydés mais je doute que les déclenchements aléatoires du 30ma soient à cause de ça.

Merci pour les conseils.

Pour agrandir l'image, cliquez dessus.

Bonjour à tous.

Je voulais tester s'il y avait un problème de composants mais très juste @mamigas1.
Vous me conseillez quoi ? il me faudrait un petit appareil simple avec terre qui ne soit pas le lave-vaisselle afin d'identifier si le filtre est en cause ou non.
Merci pour les conseils.

Bonsoir à tous. @GL, @mamigas1.

Il me semble que le filtre n'est pas en cause mais c'est à vérifier. je n'ai pas réinstallé le filtre sur le lave-vaisselle.
Je l'ai branché "nu" sur la prise habituel.
Toute la journée connecté rien de s'est passé. j'ai du partir pour 6 jour et donc par mesure de sécurité j'ai coupé le disjoncteur.

Lorsque je reviens, mais ce sera pour 2 jours, je vais remettre le disjoncteur en service et je ferais le test le plus longtemps possible.
Si il y a une fuite au niveau du filtre ça devrait un jour ou l'autre "sauter" si c'est lui mais j'ai beaucoup de doutes.
Merci pour les conseils.
Je vous tiens informé.

Bonsoir.

@GL. à priori tout est bon.
C'est un défaut furtif comme sur les voitures lorsque le voyant moteur s'allume puis lors du démarrage suivant il reste éteint.
C'est le genre de défaut qui te fait vider ton portemonnaie (comme sur les voitures). je continue les investigations.

Bonjour.

J'ai réussi à démonter la platine d'entrée du faisceau électrique supportant le filtre antiparasite.

il a la référence bv8450/896-TZ1
sur lequel est mentionné :
0,22µF + 2x 0,022µF X1Y2
+ 1M5 120/250v 50/60Hz
10.K06.112 S-A 351

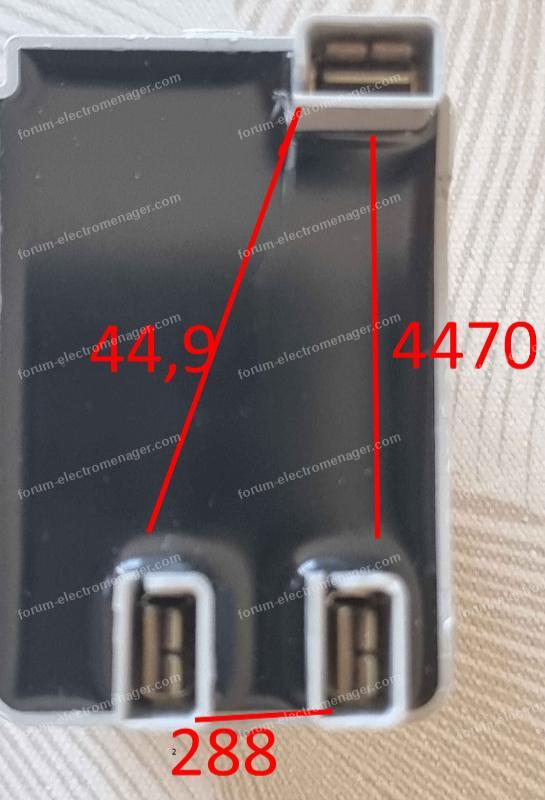

288nF entre les bornes les plus rapprochées et 44,70 et 44,80 nF sur un multimètre .216µF et 0.043µF et O.043µF avec un capacimètre en prenant le même ordre de mesure, ça semble bon.

J'ai réussi à avoir le condensateur qui se cache bien.
il est de 10µF et au capacimètre il est à 9.9µF et au multimètre il est à 10,01µF.

J'en déduit qu'il faut que je m'oriente vers d'autres pistes. mais lesquelles j'ai démonté la platine de commande. est ce à ce niveau ?
Ce qui est étonnant est que ce n'est pas systématique, ça peut rester plusieurs jours sans faire disjoncter comme ça peut le faire plusieurs fois d'affilée. si je débranche longtemps ça ne va pas le faire de suite et je peux utiliser le lave vaisselles puis à un moment indéterminé ça va disjoncter.
Je suis preneur de conseils.
Merci.

Pour agrandir l'image, cliquez dessus.

Bonjour,

@mamigas1, je pense également à une fuite. J'ai remarqué l'existence d'un condensateur en listant les pièces d'un g5300 sur des sites de pièces détachées d'électroménager.

Pour le condensateur, j'ai trouvé ceci :
https://www.menager-technic.fr/pieces-detachees-electromenager/lavage/lave-linge/condensateur/condensateur-10mf-288832.html

Et pour le filtre : https://www.menager-technic.fr/pieces-detachees-electromenager/lavage/lave-vaisselle/filtre-antiparasites/boitier-de-raccordement-262627.html

Le prix du condensateur est raisonnable, mais pas celui de l'antiparasite si c'est la bonne référence.
Il faudrait encore que je réussisse à y accéder.
J'avoue ne pas savoir comment m'y prendre pour démonter le panneau arrière et accéder au boitier de raccordement.
Merci pour vos conseils.

Bonjour à tous.

Je possède un lave-vaisselle Miele G5300 acheté en 2011. En 2024, il a commencé à faire disjoncter le différentiel 30mA. Si je le réarme, il peut ne pas tenir.

En coupant le disjoncteur du lave-vaisselle et en réarmant le 30mA, tout fonctionne correctement.

J'ai d'abord pensé à un problème au niveau du tuyau d'eau, mais ce n'était pas le cas. J'ai également vérifié le tableau électrique, car il avait été refait et je pensais qu'une vis de disjoncteur pouvait être mal vissée. J'ai resserré une ou deux vis qui semblaient pouvoir supporter un tour supplémentaire, mais le problème est réapparu quelques temps après. J'ai alors pensé à un défaut de terre.

Pendant plusieurs mois, tout a bien fonctionné, mais le problème est récemment réapparu depuis une semaine. Après avoir coupé le disjoncteur du lave-vaisselle, je peux le remettre en service et il ne disjoncte pas tout de suite. Cependant, depuis mercredi, même sous tension, il peut faire disjoncter si j'ouvre la porte qui était entre-ouverte.

Hier, alors qu'il était sous tension, j'ai lancé un lavage et tout s'est bien passé. Je l'ai laissé sous tension et tout à l'heure, il a soudainement fait disjoncter le 30mA.

Si je ne le mets pas sous tension pendant un certain temps, puis que je le remets sous tension, il n'y a pas de problème immédiat. Cela semble indiquer un faux contact.

J'ai également pensé à une mise à la terre intempestive ou à un court-circuit très temporaire et irrégulier. Cependant, je doute que ce soit un court-circuit car c'est trop irrégulier.

J'ai regardé les pièces détachées du G5300 et j'ai remarqué qu'il y a un antiparasite (très cher) et un condensateur. Je ne connais pas le principe de fonctionnement de cet antiparasite. Est-ce que quelqu'un parmi vous le saurait ? Est-ce que le condensateur pourrait être à l'origine d'un tel problème ?

Merci d'avance pour vos conseils.

Bonjour.

Oui GL, remarque très juste. mais même sur des modèles simples c'est la jungle et des tarifs extravagants.

Bonsoir à tous,

Je vous remercie, GL, pour vos commentaires qui confirment mes déductions. Il y a beaucoup de modèles de 50 à 80 litres sur le marché, certains sont annoncés pour chauffer en 40 minutes, tandis que d'autres prennent plus de 2 heures. Je pense opter pour ceux à chauffe rapide.
J'ai également remarqué que certains ont une fonction d'apprentissage des habitudes d'utilisation (appelée fonction intelligente) ainsi que des températures réglables préprogrammées (35°, 55°, etc.). Il n'est pas facile de s'y retrouver dans cette jungle où chaque produit est vanté sans fournir toutes les informations, notamment le temps de chauffe.
Je vous remercie pour les conseils.
