Question Forum Chauffage : Contacteur différentiel installation chauffage ?
Bonjour.
Je souhaite chauffer un ballon d'ECS (1) muni d'un serpentin échangeur à partir d'un ballon tampon (2) lui-même intégré dans un circuit de chauffage central.
J'ai donc installé une petite pompe servant de circulateur entre ces deux ballons.
Il est évident qu'elle ne doit fonctionner QUE si la °T du (2) est SUPÉRIEURE à celle du (1).
Je suis donc à la recherche d'un accessoire muni de deux sondes qui n'alimentera la pompe que lorsque la °T mesurée sur la première sera plus élevée que celle mesurée sur la seconde.
J’appelle ça un contacteur différentiel, mais ça porte peut-être un autre nom…
Si c’est le cas, merci de me l’indiquer, que je puisse faire une recherche sur Internet :)
Et où ai-je des chances de trouver cet accessoire (pour autant que ça existe) ?
Merci pour vos avis avisés ;-)
DG
Je souhaite chauffer un ballon d'ECS (1) muni d'un serpentin échangeur à partir d'un ballon tampon (2) lui-même intégré dans un circuit de chauffage central.
J'ai donc installé une petite pompe servant de circulateur entre ces deux ballons.
Il est évident qu'elle ne doit fonctionner QUE si la °T du (2) est SUPÉRIEURE à celle du (1).
Je suis donc à la recherche d'un accessoire muni de deux sondes qui n'alimentera la pompe que lorsque la °T mesurée sur la première sera plus élevée que celle mesurée sur la seconde.
J’appelle ça un contacteur différentiel, mais ça porte peut-être un autre nom…
Si c’est le cas, merci de me l’indiquer, que je puisse faire une recherche sur Internet :)
Et où ai-je des chances de trouver cet accessoire (pour autant que ça existe) ?
Merci pour vos avis avisés ;-)
DG
19 juillet 2022 à 19:43
Réponse 1 d'un contributeur du forum chauffage
Contacteur différentiel installation chauffage ?
Bonjour.
Vous cherchez une régulation qui piloterait la production d'eau chaude sanitaire.
Cette régulation devrait activer la pompe de charge (entre le ballon tampon et le ballon ECS) si :
- La température du ballon ECS diminue,
- La température du ballon tampon est suffisante pour réchauffer le ballon ECS,
A quoi ressemble votre installation pour avoir ces deux ballons ?
Votre système de chauffage est-il équipé d'une régulation climatique ?
Cette fonctionne de production ECS est-il présent dans cette régulation ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
Vous cherchez une régulation qui piloterait la production d'eau chaude sanitaire.
Cette régulation devrait activer la pompe de charge (entre le ballon tampon et le ballon ECS) si :
- La température du ballon ECS diminue,
- La température du ballon tampon est suffisante pour réchauffer le ballon ECS,
A quoi ressemble votre installation pour avoir ces deux ballons ?
Votre système de chauffage est-il équipé d'une régulation climatique ?
Cette fonctionne de production ECS est-il présent dans cette régulation ?
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
20 juillet 2022 à 16:33
Réponse 2 d'un contributeur du forum chauffage
Contacteur différentiel installation chauffage ?
Merci Mario pour la réponse super-rapide… à laquelle je ne réagis qu'aujourd'hui parce que je n'ai pas été avisé qu'elle avait été publiée :(
Pour répondre à tes questions : je compte réaliser le chauffage d'une (grande) caravane par une chaudière bois munie d'un bouilleur (voir ma question n° 22185). Voir ci-jointe une copie du schéma de principe, sur lequel
1° B = bouilleur ;
2° C = "casserole" ;
3° T = ballon tampon (mini 600 l) ;
4° Il est en réalité prévu 2 radiateurs ;
5° Le ballon d'ECS n'y figure pas ;
6° Il n'y a pas de système de régulation.
Par ailleurs.
a) le circulateur sera activé via une prise thermostatique (photo) dont la sonde sera dans le bouilleur ;
b) la v3v sera pilotée en tout ou rien par une prise identique avec sonde dans la "casserole" ;
c) des thermomètres (photo…) affichés dans la caravane m'informeront en temps réel des °T de B, C et T.
Le système demandera sans doute un peu de surveillance pour être piloté de manière satisfaisante, mais les super régulation auto-biturbopropulsées ;-) ne sont, AMHA, pas en mesure d'allumer et d'éteindre une chaudière bois ;-)) !
Il me reste donc juste à trouver l'accessoire qui actionnera la petite pompe 12 V entre le ballon T et celui d'ECS......
Pour agrandir les images, cliquez dessus.
Pour répondre à tes questions : je compte réaliser le chauffage d'une (grande) caravane par une chaudière bois munie d'un bouilleur (voir ma question n° 22185). Voir ci-jointe une copie du schéma de principe, sur lequel
1° B = bouilleur ;
2° C = "casserole" ;
3° T = ballon tampon (mini 600 l) ;
4° Il est en réalité prévu 2 radiateurs ;
5° Le ballon d'ECS n'y figure pas ;
6° Il n'y a pas de système de régulation.
Par ailleurs.
a) le circulateur sera activé via une prise thermostatique (photo) dont la sonde sera dans le bouilleur ;
b) la v3v sera pilotée en tout ou rien par une prise identique avec sonde dans la "casserole" ;
c) des thermomètres (photo…) affichés dans la caravane m'informeront en temps réel des °T de B, C et T.
Le système demandera sans doute un peu de surveillance pour être piloté de manière satisfaisante, mais les super régulation auto-biturbopropulsées ;-) ne sont, AMHA, pas en mesure d'allumer et d'éteindre une chaudière bois ;-)) !
Il me reste donc juste à trouver l'accessoire qui actionnera la petite pompe 12 V entre le ballon T et celui d'ECS......
Pour agrandir les images, cliquez dessus.
29 juillet 2022 à 10:43
Réponse 3 d'un contributeur du forum chauffage
Contacteur différentiel installation chauffage ?
Bonjour,
Votre schéma hydraulique n'est pas bon :
- Le bouilleur de votre cuisinière bois doit charger le ballon tampon sur une entrée et une sortie basse,
- Le circuit de chauffage doit être raccordé sur une sortie en entrée en partie haute du ballon.
1 - Tant que la température de la cuisinière est trop basse le bouilleur ne doit pas alimenter le ballon pour éviter des retours trop froids dans ce dernier (il va se percer),
2 - La cuisinière est lancée et fonctionne à température constante, elle alimente le ballon tampon qui pourra se charger sur tout son volume (même si il n'y a plus de demande en chauffage),
3 - vous avez des besoins en chauffage, la vanne mélangeuse motorisée modulera la température de circulation dans votre installation (selon la température extérieure, intérieure ou les deux) le ballon tampon se déchargera doucement.
Votre cuisinière étant déjà trop puissante par rapport aux besoins de votre caravane, c'est la seule manière de gérer cette surpuissance, d'éviter un fonctionnement en dents de scie et d'avoir de grosses variations des températures ambiantes.

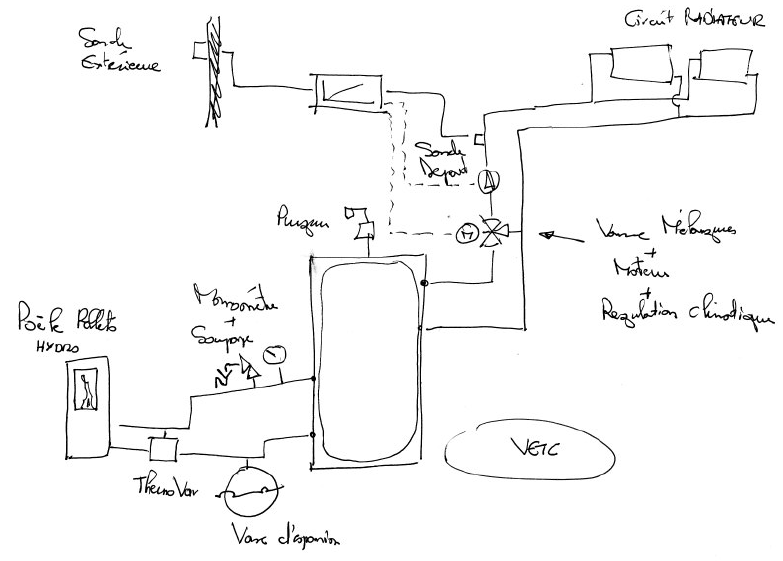

schema poele hydro.png
Dans l’attente de votre retour d’infos.
Cordialement.
Mario, Votre Expert Technique Chauffage Indépendant.
