Question Forum Chauffage : Branchement thermostat filaire sur chaudière fioul SLCF
Bonjour.
J'ai emménagé dans ma nouvelle maison.

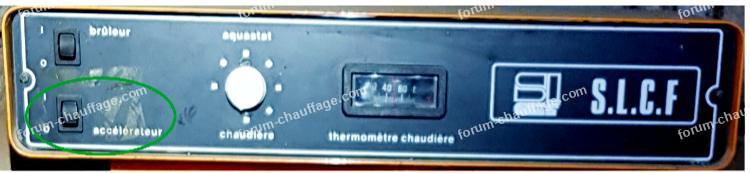

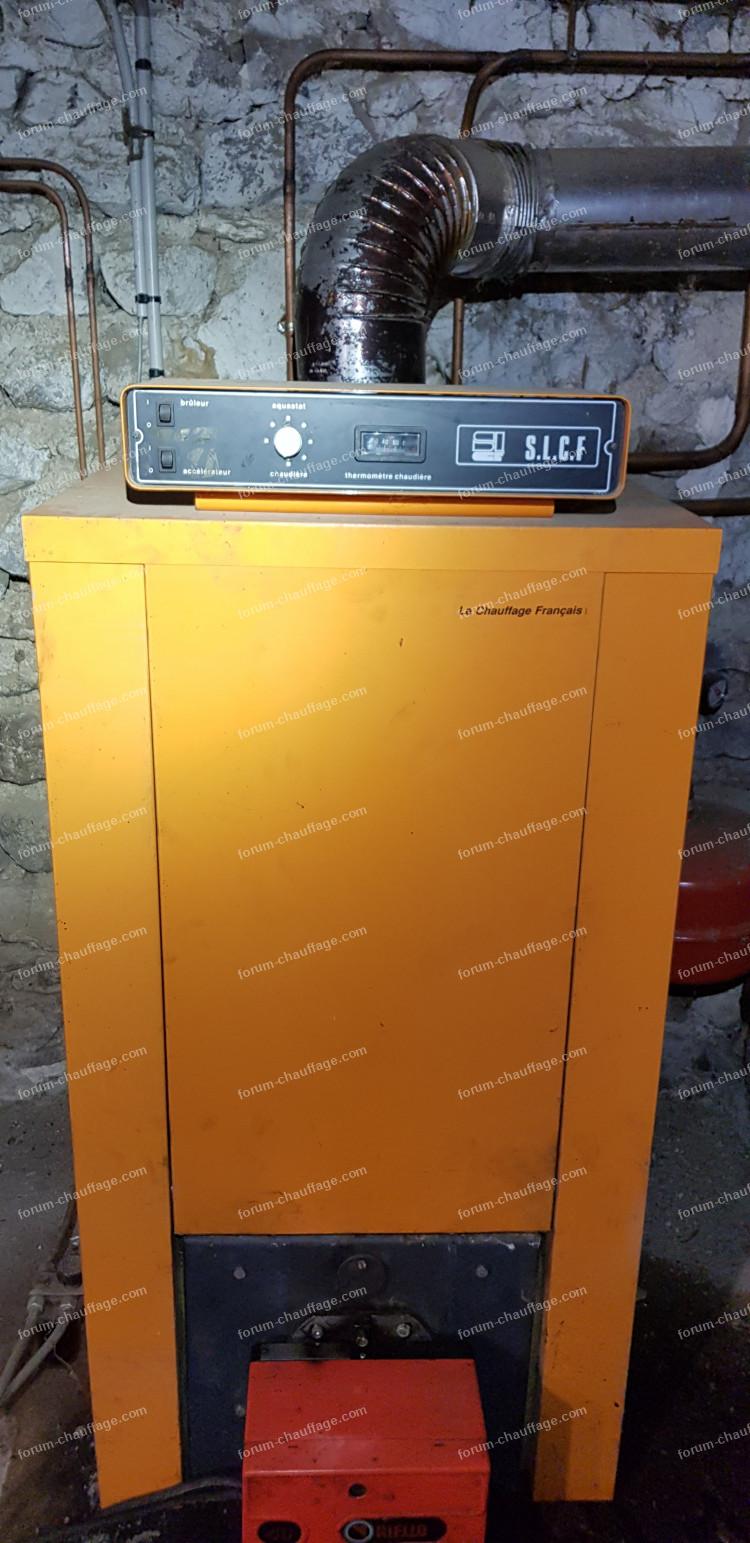

Nous avons une chaudière fioul SLCF (photo1)
Actuellement le chauffage est l'eau chaude fonctionne très bien.
Je souhaite reconnecter le thermostat filaire sur celle-ci.
Les deux fils du thermostat ont été déconnecté des dominos à l’arrière du panneau.

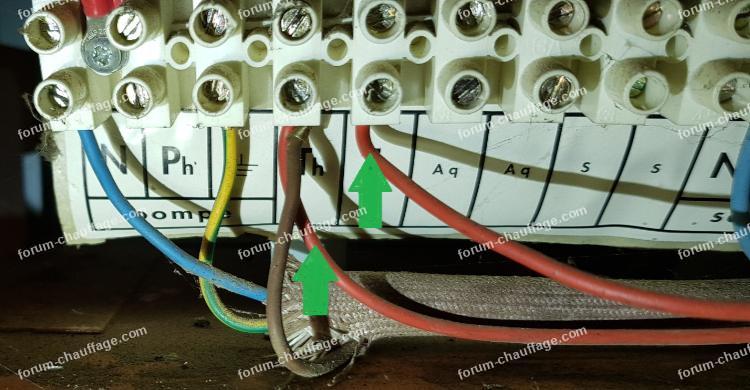

Je vous joins la photo2 des connections électriques actuelles.
Actuellement, les deux fils rouges qui sont sur les bornes du thermostat viennent de l’interrupteur accélérateur.
et une phase (fil marron sur une borne Th et le neutre/terre sur la pompe)
Merci de me dire si l'installation actuelle est correcte et comment brancher mes deux fils du thermostat filaire.
J'espère avoir été assez clair dans ma description et je suis à l'écoute de toute suggestion ou remarque.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
J'ai emménagé dans ma nouvelle maison.
Nous avons une chaudière fioul SLCF (photo1)
Actuellement le chauffage est l'eau chaude fonctionne très bien.
Je souhaite reconnecter le thermostat filaire sur celle-ci.
Les deux fils du thermostat ont été déconnecté des dominos à l’arrière du panneau.
Je vous joins la photo2 des connections électriques actuelles.
Actuellement, les deux fils rouges qui sont sur les bornes du thermostat viennent de l’interrupteur accélérateur.
et une phase (fil marron sur une borne Th et le neutre/terre sur la pompe)
Merci de me dire si l'installation actuelle est correcte et comment brancher mes deux fils du thermostat filaire.
J'espère avoir été assez clair dans ma description et je suis à l'écoute de toute suggestion ou remarque.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
06 janvier 2026 à 09:51
Réponse 1 forum dépannage chaudières
Branchement thermostat filaire sur chaudière fioul SLCF
Bonjour.
On ne vois pas la partie supérieure du bornier chaudière, mais on peu voir dessous qu'il est noté Neutre Phase Terre pour sortie pompe (circulateur) sous les trois premiers et que le fil marron est déplacé pour moi le fil marron du circulateur devrait être sous Ph
Je ne comprends pas ce que vous voulez dire viennent de l'interrupteur accélérateur ? pompe circulateur ?
En principe sur ce type de bornier de chaudière les deux bornes en attentes pour un thermostat d'ambiance sont shuntés il suffit de l'enlever et d'y brancher les deux fil du contact thermostat.
Ci-joint un schéma de principe simplifié.
Pour agrandir l'image, cliquez dessus.
On ne vois pas la partie supérieure du bornier chaudière, mais on peu voir dessous qu'il est noté Neutre Phase Terre pour sortie pompe (circulateur) sous les trois premiers et que le fil marron est déplacé pour moi le fil marron du circulateur devrait être sous Ph
Citation :
les deux fils rouges qui sont sur les bornes du thermostat viennent de l’interrupteur accélérateur.
Je ne comprends pas ce que vous voulez dire viennent de l'interrupteur accélérateur ? pompe circulateur ?
En principe sur ce type de bornier de chaudière les deux bornes en attentes pour un thermostat d'ambiance sont shuntés il suffit de l'enlever et d'y brancher les deux fil du contact thermostat.
Ci-joint un schéma de principe simplifié.
Pour agrandir l'image, cliquez dessus.
07 janvier 2026 à 15:51
Réponse 2 forum dépannage chaudières
Branchement thermostat filaire sur chaudière fioul SLCF
Bonjour.
Merci pour votre réponse,

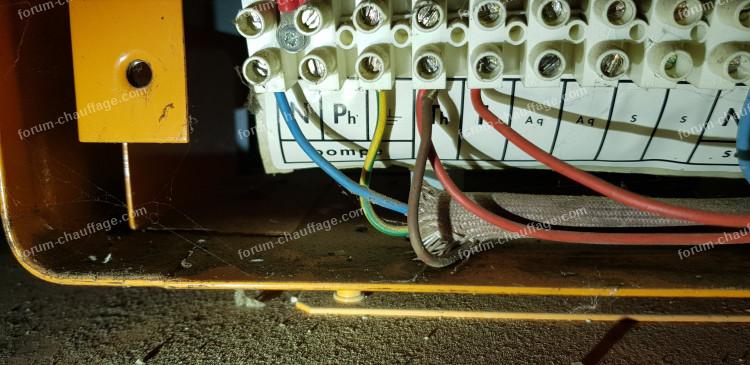

Pour compléter mon explication sur les deux fils rouges qui se trouvent sur le bornier inférieur (thermostat), je viens de modifier les photos pour que cela soit plus claire.
les deux fils rouges viennent de l’interrupteur accélérateur.
Je pense que les deux files rouges ne sont pas à la bonne place.
Pour agrandir les images, cliquez dessus.
Merci pour votre réponse,
Pour compléter mon explication sur les deux fils rouges qui se trouvent sur le bornier inférieur (thermostat), je viens de modifier les photos pour que cela soit plus claire.
les deux fils rouges viennent de l’interrupteur accélérateur.
Je pense que les deux files rouges ne sont pas à la bonne place.
Pour agrandir les images, cliquez dessus.
08 janvier 2026 à 09:48
Réponse 3 forum dépannage chaudières
Branchement thermostat filaire sur chaudière fioul SLCF
Bonjour.
Sur la photo du bornier on ne vois toujours pas ce qui est raccordé en partie haute des dominos, d'ailleurs on peut remarquer que la vis supérieure est desserrée et je ne comprends pas pourquoi le fil marron de la pompe qui devrait être sur Ph est déplacé sur le bornier thermostat , mais sans savoir ce qui est raccordé au dessus du bornier difficile de donner une solution.
On ne vois pas ces deux fils où sont-ils ?
Lorsque vous parlez de thermostat filaire s'agit-il d'un thermostat d'ambiance placé dans la maison?
Quant aux deux fils rouges qui viennent de l'inter accélérateur placé sur le tableau de bord chaudière ils ont dû êtres déconnectés du bornier en partie supérieure.
Avez -ous un document papier schéma de cette chaudière ?
Sur la photo du bornier on ne vois toujours pas ce qui est raccordé en partie haute des dominos, d'ailleurs on peut remarquer que la vis supérieure est desserrée et je ne comprends pas pourquoi le fil marron de la pompe qui devrait être sur Ph est déplacé sur le bornier thermostat , mais sans savoir ce qui est raccordé au dessus du bornier difficile de donner une solution.
Citation :
Les deux fils du thermostat ont été déconnecté des dominos à l’arrière du panneau.
On ne vois pas ces deux fils où sont-ils ?
Lorsque vous parlez de thermostat filaire s'agit-il d'un thermostat d'ambiance placé dans la maison?
Quant aux deux fils rouges qui viennent de l'inter accélérateur placé sur le tableau de bord chaudière ils ont dû êtres déconnectés du bornier en partie supérieure.
Avez -ous un document papier schéma de cette chaudière ?
08 janvier 2026 à 16:52
